一、項目概述

1.1項目簡介

南昌市第一醫院暨南昌大學第三附屬醫院、南昌大學第三臨床醫學院,是南昌市市屬最大的綜合性三級甲等醫院。醫院始建于1934年,經過80余年的傳承與發展,醫院擁有南、北兩個院區及南昌市眼科醫院、紅谷灘門診部。醫院現編制床位1500張,開放床位1226張,年門診人次90余萬、住院人次4萬余。

醫院是人員成分復雜的公共場所,近年來全國各地醫鬧事件頻繁發生,導致醫患關系緊張,一些不法分子在醫療單位中實行扒、竊、搶、破壞等卑劣手段,擾亂工作秩序、竊取他人錢財、破壞社會治安,嚴重危害了醫療單位、醫護人員和病人的生命財產安全。為進一步保證醫護人員及病人的安全,南昌市第一醫院建立一套智能安全防范系統,全面提升醫院的管理效率和服務質量。

1.2項目需求

◆網絡傳輸設備需要能承載900+(南院600+,北院300+)全數字高清視頻監控設備流量傳輸,保障成像質量;

◆南院、北院距離過遠,監控區域大,攝像機、存儲、流媒體服務器及報警系統設備眾多,全院安防系統需進行統一監管;

◆醫院安防系統應對偷竊、醫鬧等突發事件起到事前預警、事中及時處理、事后取證的作用,因此,安防系統的可靠性是一項重要指標,不能經常出現故障,而且故障后需要在短時間內修復;

◆需考慮全院安防系統的網絡安全等級,能有效防控不法分子入侵系統的隱患。

二、解決方案

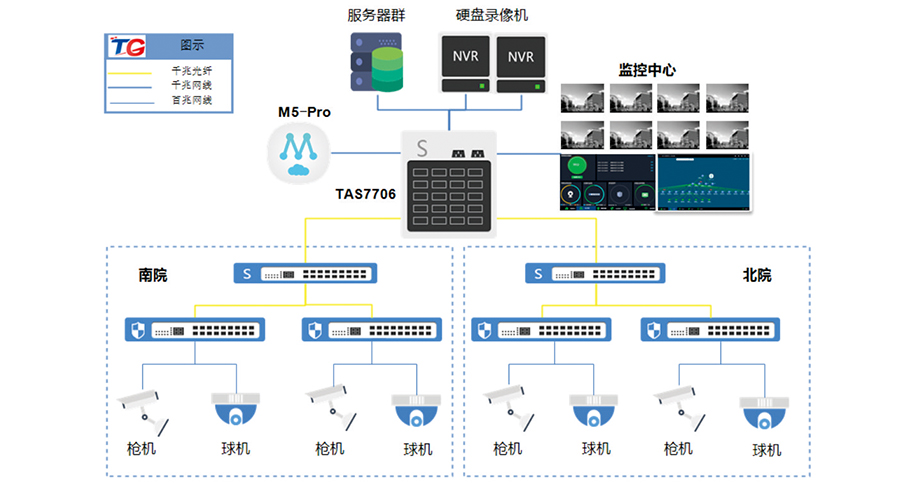

2.1網絡架構

2.2設計說明

本方案采用一臺TAS7706機框式交換機部署在南院中心機房作為核心交換機,在北院和南院毎一棟樓都部署一臺TAS5700-28FT-Ascan作為匯聚交換機,在安防網絡最前端部署多臺TAS2700-9FT- Ascan交換機作為接入交換機來給攝像機等終端進行數據傳輸,接入TAS2700-9FT- Ascan交換機雖是百兆交換機,但是擁有1個干兆光口/1個千兆電口(復用),可滿足安防場景下雙絞線/光纖線千兆上聯的組網方式,能極大的提高了安防網絡主干線路的傳輸效率和穩定性,使得監控視頻卡頓的風險降到最低。并且整體網絡從核心到匯聚,匯聚到接入全網絡鏈路都采用千兆光纖傳輸方式進行鏈接,光纖傳輸能極大的保證安防網絡數據傳輸?shù)姆€(wěn)定性以及提高傳輸效率。

另在核心交換機上旁掛方式部署一臺M-5 Pro全息Al安防網絡專用平臺來統一管理安防網絡中的所有設備,實現一鍵管控內網80+臺傳輸設備,以及900+攝像機終端設備。

三、方案特色

3.1一體化管理

南昌市第一醫院安防網絡采用TG全息AI安防網絡專用平臺,讓南院和北院復雜的安防網絡以直觀的方式呈現岀來,實現全院安防網絡的可視化、統一化、智能化便捷管理運維。

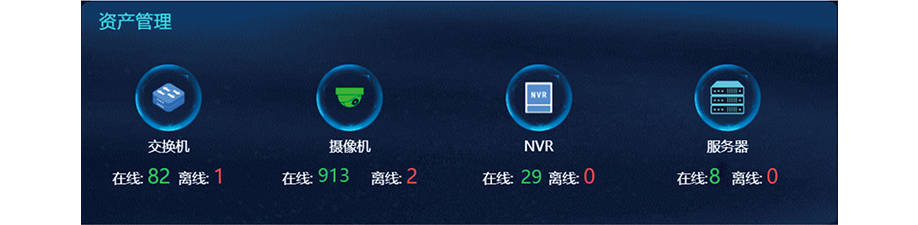

◆全局資產可視化管理:平臺智能識別出所有在網的網絡設備及終端設備,并將所有識別出來的設備在首頁進行分類統計(包括在線離線數量),以圖標的方式直觀的呈現,實現對全網資產的可視化管理。

◆網絡拓?fù)淇梢暬芾恚浩脚_將識別出來的所有前后端設備及網絡設備,自動繪制生成全局動態網絡拓?fù)?/span>,將網絡的組網架構、設備連接關系、終端接入的位置及狀態、鏈路的上下行流量等信息清晰的呈現在拓?fù)鋱D上,實現對全網設備組網可視化管理。

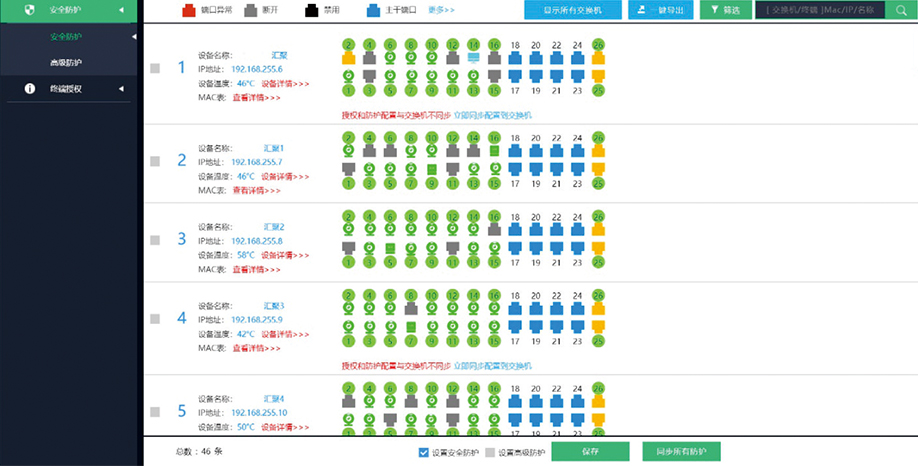

◆交換機端口可視化管理：平臺實現交換機面板的可視化管理,將交換機的工作狀態及其所有端口的使能狀態、端口速率、端口接入的設備類型及其狀態,以圖形化的方式在交換機的面板上進行展示,實現基于交換機面板對終端的可視化管理。項目后期如有業務調整,能快速找到新變更的終端位置,快速配置上線。

3.2視頻監控業務有保障

全息AI安防網絡專用平臺通過視頻流智能分析、傳輸鏈路層智能分析、關鍵視頻流保障、流量整形功能,多維度的保障南昌市第一醫院視頻監控業務的在線率及成像質量。

◆視頻流的智能分析：

基于攝像機傳輸碼流大小的特征(攝像杋實時拍攝畫面存儲的碼流在2-4M(以200萬像素為例))并與歷史流量進行對比,智能分析攝像頭流量是否存在異常,進而診斷出攝像頭的工作狀態是否存在異常;

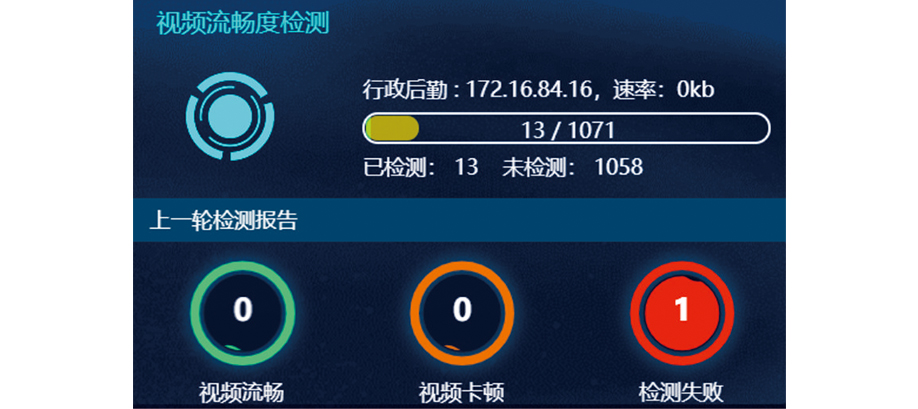

◆視頻流暢度的智能分析：

基于視頻傳輸協議RTSP,通過對視頻傳輸協議的字段進行完整度的校驗,能夠診斷岀該視頻流是否存在丟包,進而分析岀視頻畫面是否流暢,同時結合自定義的檢測策略組合,能夠協助分析岀視頻卡頓的具體環節,是在前端攝像機側、中間傳輸鏈路層、還是后端存儲解碼端,存在導致視頻流丟包的因素。

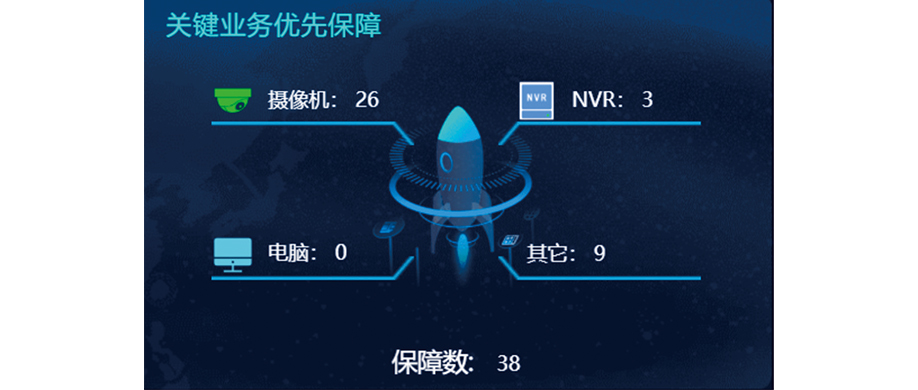

◆關鍵視頻流優先保障∶

視頻監控系統中存在大量的視頻監控點,其中有部份的監控點位是至關重要的(醫院門診大廳、急診搶救區、輸液區、護士臺、重癥監護區),針對這些重點監控點是要求必須7x24小時實時監控存儲的,需要確保這些監控點位的監控畫面不卡頓、不丟失,我司全息AI安防網絡專用平臺,通過指定攝像機流量在網絡中的傳輸優先級,并在網絡傳輸層進行優化,保障關鍵視頻流優先傳輸,保證關鍵視頻業務不因網絡問題而出現畫面丟失。

◆視頻流量整形：

監控視頻流存在突發和并發的特點,傳輸網絡經常會因為多路攝像頭同時突發,而給骨干鏈路帶來極大的傳輸壓力,進而導致因鏈路擁塞而岀現的丟包問題,這類故障的偶發性和隱蔽性的特點,讓此類問題導致的視頻卡頓很難被發現,我司全息AI安防網絡專用平臺,結合交換機流量整形功能,能夠?qū)z像杋發岀的突發流,進行智能優化整形,讓網絡中視頻流的傳輸更趨于平緩,極大的降低因視頻突發導致的擁塞概率。

3.3智能運維

全息AI安防網絡專用平臺憑借AI智能算法進行網絡運維,能對安防網絡中的一般性故障進行分析并提供處理建議,非硬件損壞類智能自愈，在降低了運維對專業性要求的同時免去大量趕場的工作,縮短故障處理時間,非常適合南昌市第一醫院南院、北院相隔較遠的這種環境中使用。

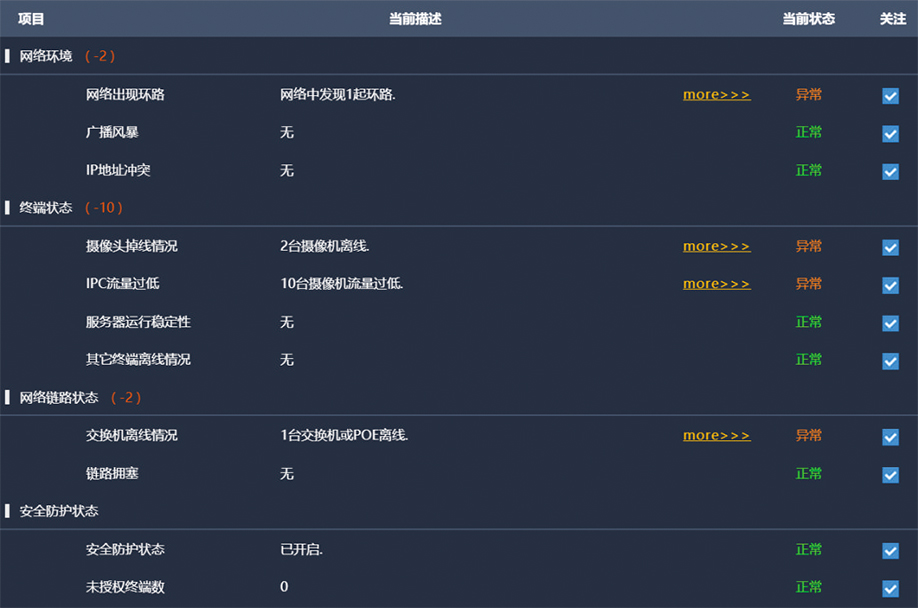

◆全網健康指數智能巡檢∶

平臺可對網絡環境、設備運行狀況、網絡鏈路狀態、網絡安全狀態等進行實時健康巡檢,并結合智能算法科學地給出全網健康指數評分,成為協助運維人員判斷弱電網絡整體運行狀態的一個強有力的依據。

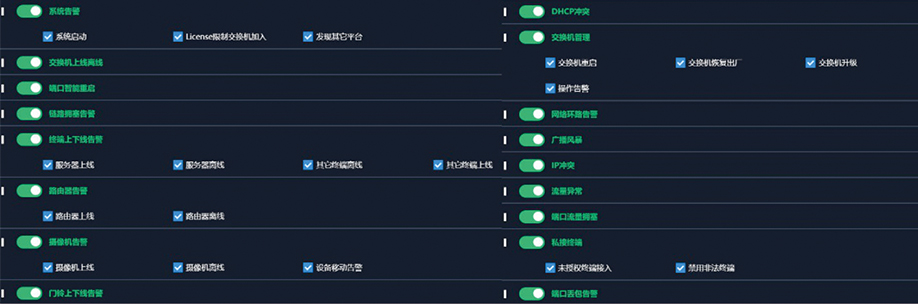

◆n智能告警：

平臺基于終端的受電狀態、終端的流量大小、終端的保活機制等多個維度智能偵測設備的實時狀態;可基于鏈路的報文數量、鏈路帶寬的使用率、鏈路的丟包情況等多個維度智能分析鏈路的通信質量;可基于網絡中報文類型、流量的特征、主動發起的探測報文等智能感知網絡環境是否良好,一旦檢測發現異常及時發岀告警提示。

◆故障精準定位：

當網絡里發現異常發岀告謦提示后,平臺會借助動態網絡拓?fù)鋱D及平面圖紙,精準定位到故障的網絡位置及物理位置,在拓?fù)鋱D中逐級展示,標識出異常的設備及其異常內容,方便運維人員知道故障具體問題后能夠針對性的排除掉問題。

◆豐富的處理預案：

針對網絡中出現的網絡故障,平臺內置了豐富的現網故障處理策略庫,基于人工智能算法,結合現網的故障類型,及時輸出有針對性的處理預案,讓運維人員處理現網故障時不再手足無措,做到胸有成竹,有利于運維人員快速解決現網故障。

3.4安全準入控制

醫院的大部分接入網絡設備安裝在室外、樓道防水箱內,并且醫院人員的流動行大且復雜,前端的接入網絡設備存在著被不法分子入侵的安全隱患,TG全息AI安防網絡專用平臺基于網絡層的安全防護與安全預警,實現對于任何未經授權的操作和接入行為自動拒絕,更好的保障醫院監控系統的安全穩定運行。

◆終端類型準入機制:能夠識別所有接入安防網絡的終端類型,對于非安防的終端類型,拒絕接入;

◆終端身份準入控制:接入的終端需要進行身份信息的驗證,未經授權的設備無法接入安防網絡,防私接

◆終端流特征控制∶終端在授權的情況下允許接λ安防網絡,平臺會偵測終端旳行為特征,根據終端發起旳欻據流特征,來識別終端的行為是否合法,拒絕終端對后端存儲及服務器的非法訪問和操作。

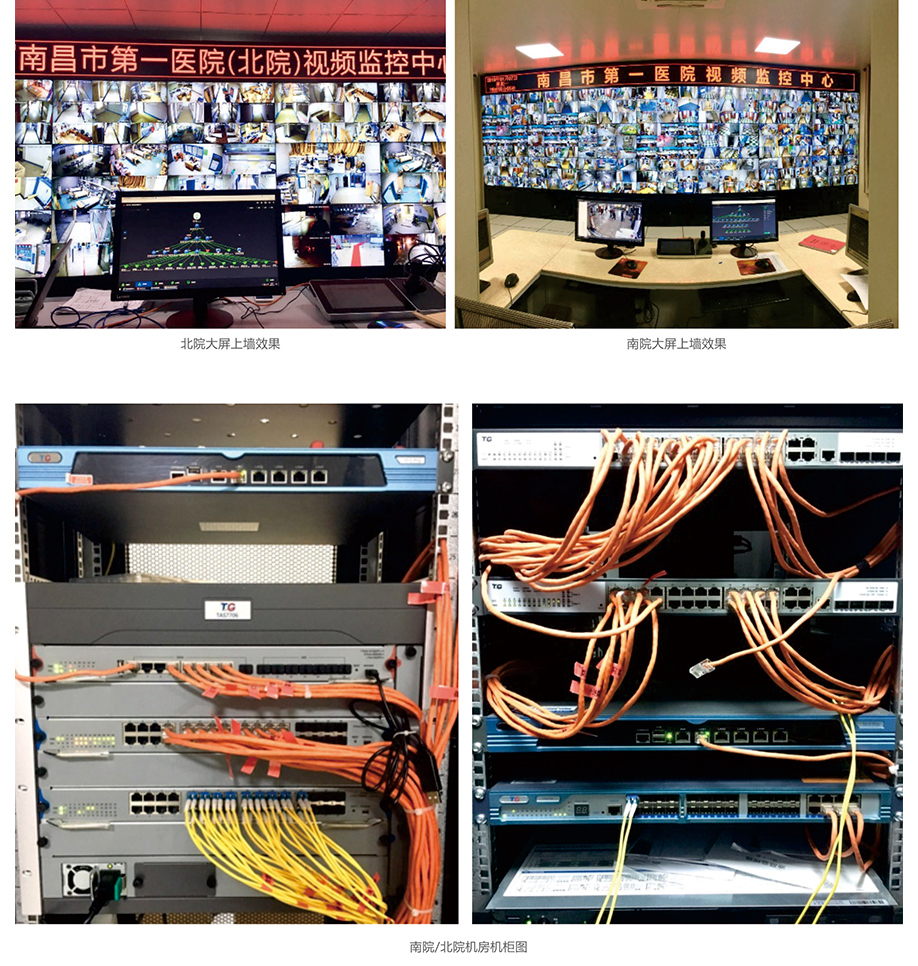

（現場圖）
