一、項目概述

1.1項目簡介

山東省濟南第一中學創建于1903年,有著醇厚的文化氛圍和悠遠的育人傳統。是山東省首批重點中學、首批省級規范化學校、首批全國現代教育技術實驗學校、山東省電化教育示范學校、山東省藝術教育示范學校、山東省教書育人先進單位、山東省精神文明先進單位、全國體育工作先進單位。

百年大計、教育為本”,中小學生的成長和教育問題,是目前政府、學校家長以及全社會廣泛關注的問題。濟南一中貫徹落實黨的十九大精神和全國教育大會精神,為實現2035年教育現代化目標夯實基礎,建立有效的校園辦公信息系統、安全防范系統。

1.2項目需求

◆教學樓與綜合樓萬兆接入,確保網絡帶寬充裕,高速穩定

◆學校無線網絡改造,尤其是教學區,應滿足學生電子書包聯網需求

◆教學區無線網絡分為兩個SSID,一個供內網教學設備使用,不連接互聯網,一個做普通上網需求,便于教師移動辦公;

◆收銀門禁系統可與校園網互通,通過學校綜合系統統一管理

◆計算機網絡與監控網絡安全隔離,又希望能集中進行管理,便于運維。

二、解決方案

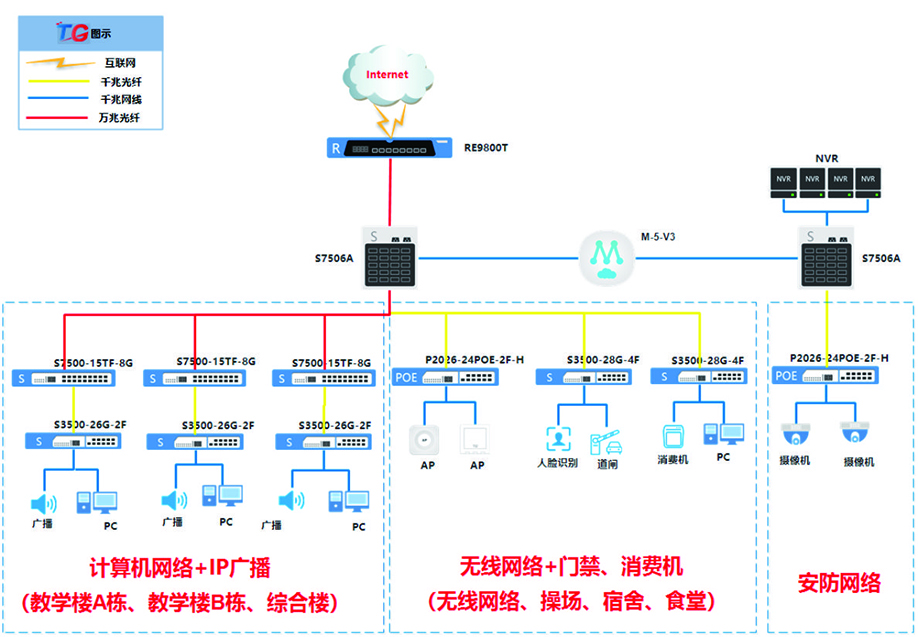

2.1網絡架構

2.2設計說明

◆整體網絡采用核心層+匯聚+接入三級組網方式,網絡簡潔直觀,方便維護與后期的擴展。

◆計算機網絡核心采用大容量萬兆骨干框式S7506A作為校園網,門禁、收銀網絡,無線網絡網關,實現各個業務系統之間的資源共享和互相訪問。匯聚交換機萬兆上聯核心交換機,確保鏈路帶寬充裕。下聯業務交換杋均采用光纖直連,安全穩定。監控網絡也采用該型號設備作為視頻監控網絡核心,性能強大,擴展性強。

◆萬兆上網行為管理路由器RE9800T采用全新的智能流控,可優先保障學校重要業務,并具備第二代上網行為管理功能,能有效的幫助學校對上網情況進行管控。

◆采用全息AI弱電網絡綜合平臺(M-5-V3)同時管理計算機網絡和監控網絡,節省了投資成本,又能進行統一管理。且該管理設備可加入云端,對網絡設備進行遠程管理與運維。

三、方案特色

3.1綜合管理

全息AI弱電網絡綜合平臺M-5-V3,集網管平臺、AC控制器、無線審計、認證服務器于一體,實現計算機網、安防網等多網多業務系統組網的綜合運維管理。通過 ONVIF、 Telnet、SNMP、ICMP、NBNS、MDNS與API等多種方式對在網的所有網絡設備:交換機、路由器、無線AP;終端設備:安防終端、各種智能化IP終端、辦公網電腦、打印機等設備實現超融合管理。既解決了弱電系統整體運維的痛點需求,又節省了硬件成本。

M-5-V3自帶網閘功能,在保障計算機網絡和安防網絡兩套網絡安全隔離的前提下,平臺分網而治,在資產管理中按物理網絡分網統計,在拓?fù)鋱D中呈現多張物理網絡拓?fù)?/span>,實現不同物理網的統一管理。

3.2可視管理

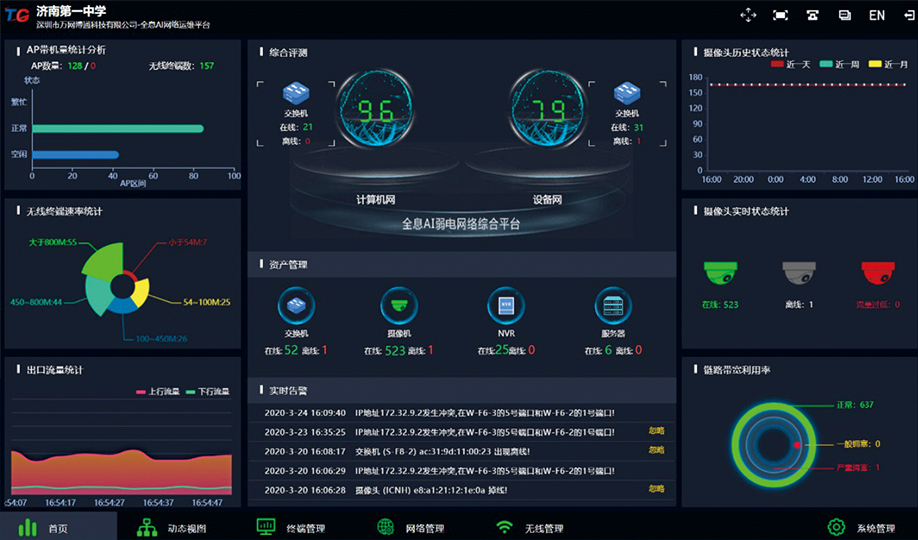

全局資產可視化管理:平臺智能識別出所有在網的網絡設備及終端設備,并將所有識別出來的設備在首頁進行分類統計(包括在線、離線數量),以圖標的方式直觀的呈現,實現對全網資產的可視化管理。

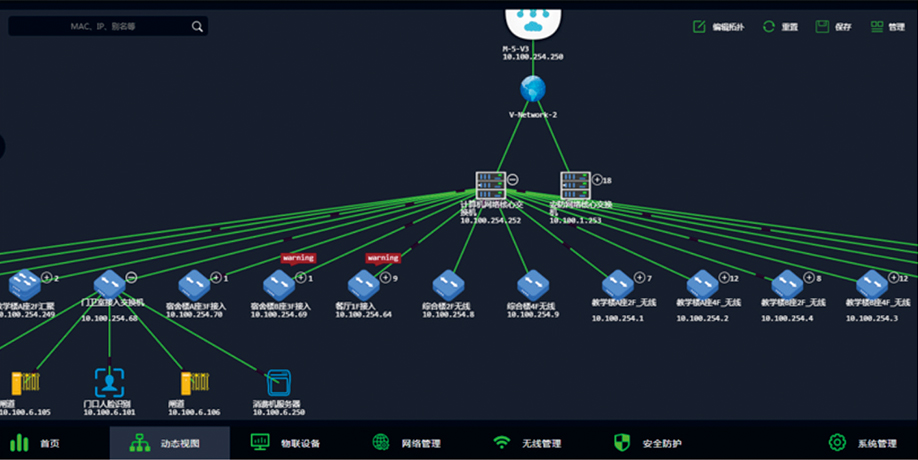

網絡拓?fù)淇梢暬芾?/span>:平臺將識別出來的所有前后端設備及網絡設備,自動繪制生成全局動態網絡拓?fù)?/span>,將網絡的組網架構、設備連接關系、AP或終端接入的位置及狀態、鏈路的上下行流量等信息清晰的呈現在拓?fù)鋱D上,實現對全網設備組網可視化管理。

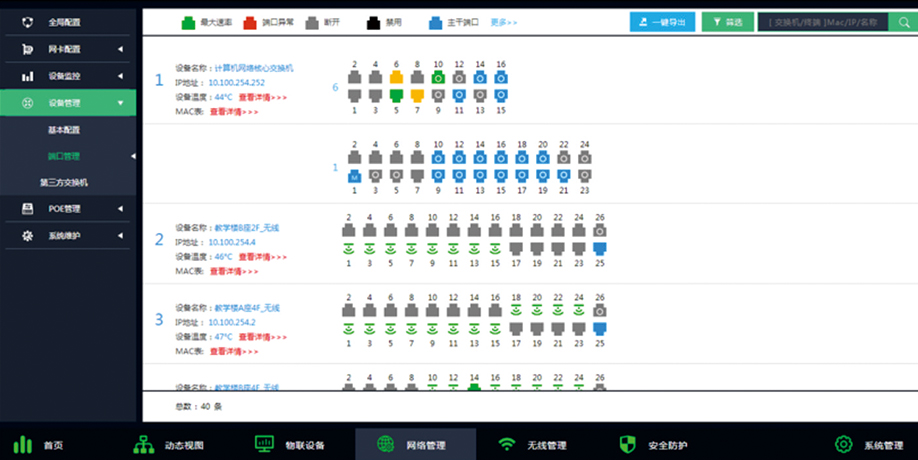

交換機端口可視化管理：平臺實現交換機面板的可視化管理,將交換機的工作狀態及其所有端口的使能狀態、端口速率、端口接入的設備類型及其狀態,以圖形化的方式在交換機的面板上進行展示,實現基于交換機面板對終端的可視化管理。項目后期如有業務調整,能快速找到新變更的終端位置,快速配置上線。

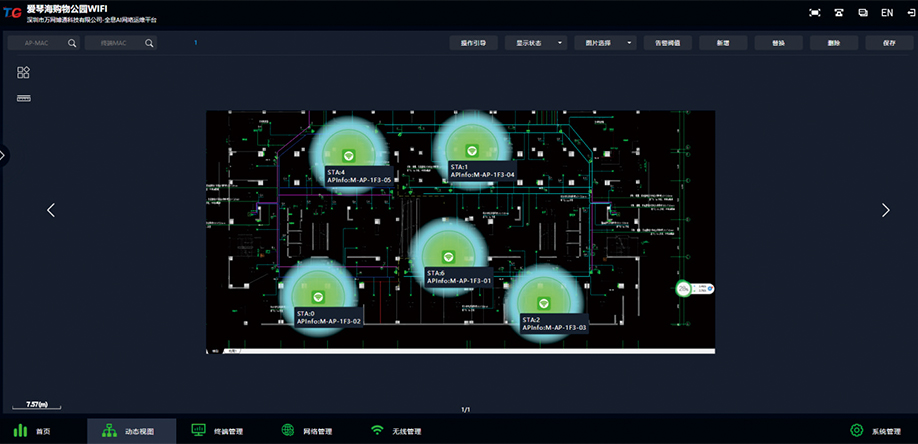

平面位置可視化管理：平臺導入平面圖紙,實現對AP可視化管理,除了能夠直觀了解AP的物理部署位置外,在平面視圖界面中,AP的在線離線狀態、信道設置、功率大小、帶機量、終端協商速率等AP運行狀態的信息均能夠直觀呈現,通過平面圖可視化界面,能夠?qū)崟r(shí)掌握全網AP的運行態勢,感知無線網絡的健康程度。

3.3智能運維

全網健康指數智能巡檢：平臺可對網絡環境、設備運行狀況、網絡鏈路狀態、網絡安全狀態等進行實時健康巡檢,并結合智能算法科學地給出全網健康指數評分,成為協助運維人員判斷弱電網絡整體運行狀態的一個強有力的依據。

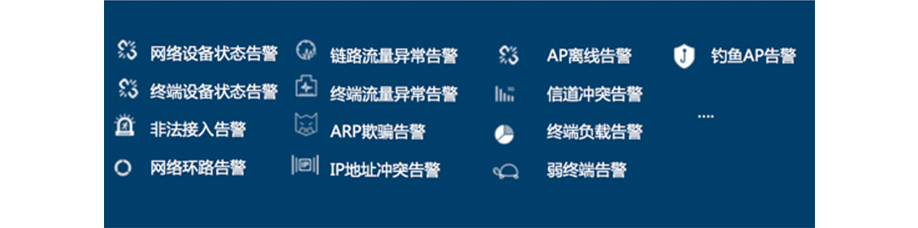

智能告警：平臺基于終端/AP的受電狀態、終端/AP的流量大小、終端/AP的保活機制等多個維度智能偵測設備的實時狀態;可基于鏈路的報文數量、鏈路帶寬的使用率、鏈路的丟包情況等多個維度智能分析鏈路的通信質量;可基于網絡中報文類型、流量的特征、主動發起的探測報文等智能感知網絡環境是否良好,一旦檢測發現異常及時發出告警提示。

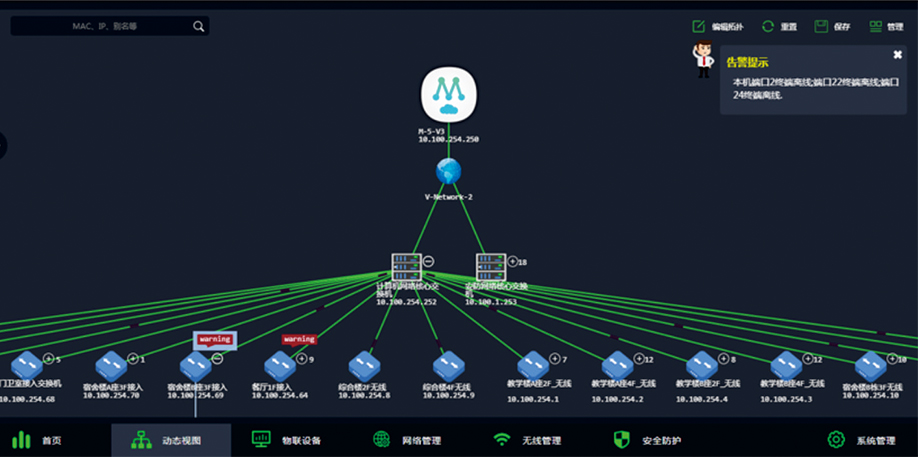

故障精準定位：當網絡里發現異常發岀告警提示后,平臺會借助動態網絡拓?fù)鋱D及平面圖紙,精準定位到故障的網絡位置及物理位置,在拓?fù)鋱D中逐級展示,標識出異常的設備及其異常內容,方便運維人員知道故障具體問題后能夠針對性的排除掉問題。

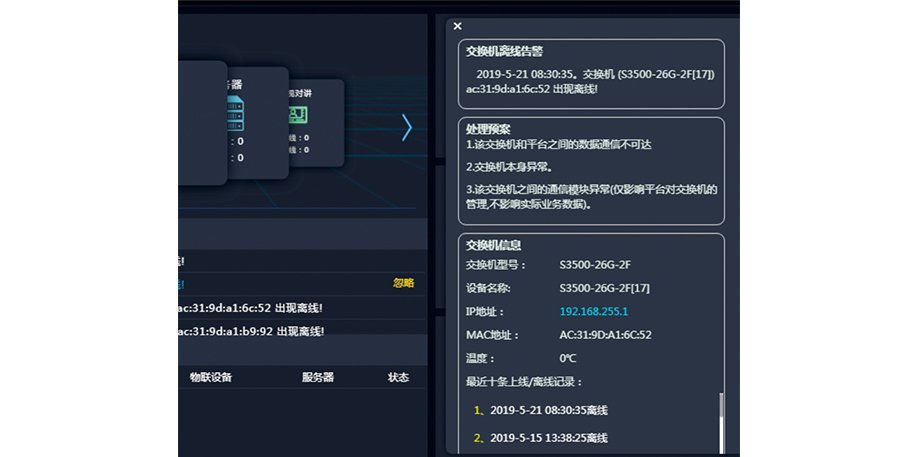

豐富的處理預案：針對網絡中出現的網絡故障,平臺內置了豐富的現網故障處理策略庫,基于人工智能算法,結合現網的故障類型,及時輸出有針對性的處理預案,讓運維人員處理現網故障時不再手足無措,做到胸有成竹,有利于運維人員快速解決現網故障。

智能自愈：平臺借助AI智能算法及大數據技術,能夠監測并感知網絡中存在的隱患問題,提前預警并啟動智能自愈功能,讓故障防患于未然。

◆POE智能重啟：平臺對下聯的POE受電終端設備、AP設備的運行狀態進行實時的智能診斷,一旦檢測異常自動啟閉端口的POE供電,最終達到自愈終端、AP的目的,實現網絡故障的智能自愈,讓故障防患于未然;

◆環路的自我防護:平臺一旦偵測到網絡中岀現環路,主動破環,不影響網絡正常業務,環路解除后端口自行恢復暢通。

3.4遠程運維

傳統弱電系統的售后運維往往需要到現場定位故障,再處理故障,此類方式的運維往往存在的問題是:發現及解決問題不及時;耗費人力物力,需要跑到現場才能解決問題;定位問題處理問題慢,效率低。

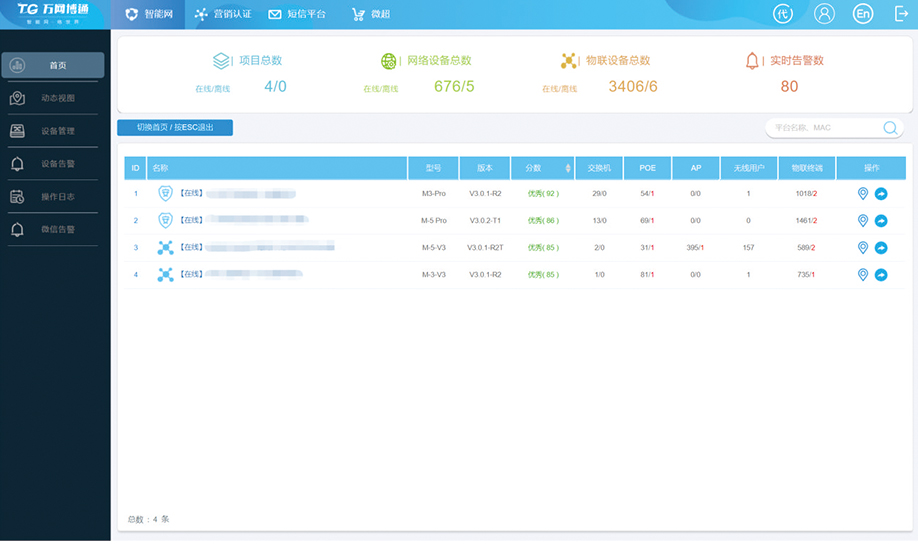

TG全息AI弱電網絡綜合平臺能夠通過加密云端口安全接入到TG智能云平臺,登入平臺綁定的帳號,能夠査看此帳號下所有綁定的項目平臺。接到報修時,可直接跳轉到運維平臺進行故障原因與故障位置查看。且可以跳轉到內網所有IP化產品,如身處現場一樣進行設備調試。

通過這種方式,不僅能夠快速、準確的處理故障,同時一個售后人員能夠處理的項目數量大大提升,節省大量的后期維護成本,提高處理效率。

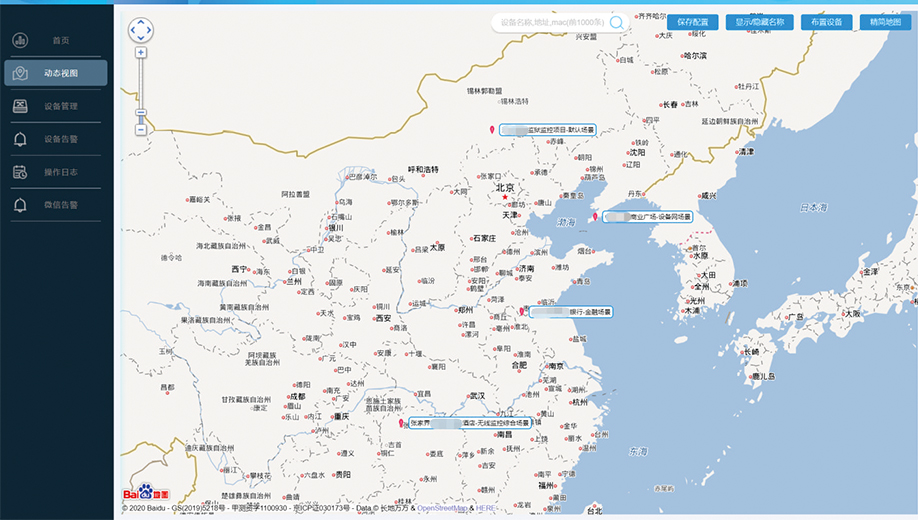

項目有可能在同一區域,也有可能分布在全省甚至全國。云平臺內置百度地圖應用,可按省、市、區縣、街道等多級地理空間進行跨區域集中管控,不僅能凊楚的掌握所有項目的分布情況和運行質量,更能快捷的對故障項目進行遠程運維管理。

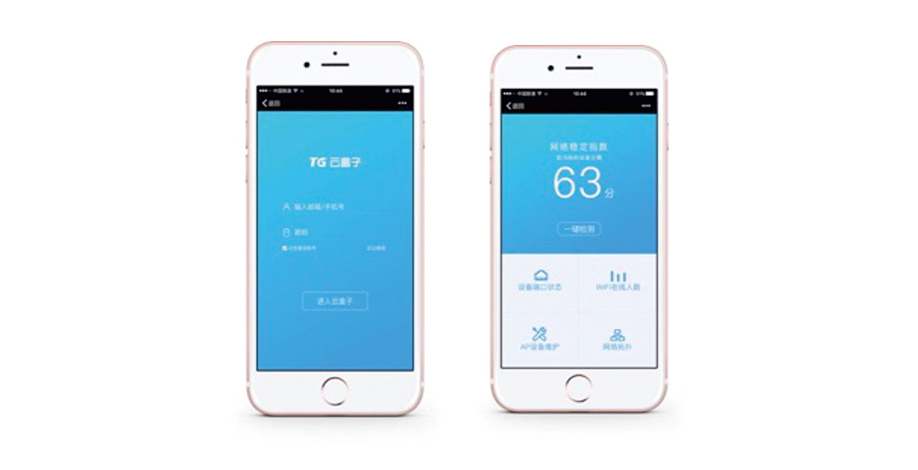

（移動設備云端運維）

運維人員可通過移動設備(包括手機、筆記本電腦等)在任何時間、任何地方通過云平臺安全監控所有區域設備狀態。如有告警信息,則會通過短信或微信的形式推送到手機端,第一時間可以掌握網絡的運行情況,并且處理故障不再需要親臨現場,完全可以遠程解決。為運維人員提供一個極度方便的運維平臺。

（現場圖）
