一、項目概述

1.1項目背景

作為全球500強企業,卡特彼勒是建筑工程機械、礦用設備、柴油和夭然氣發動機、工業用燃?xì)廨啓C(jī)以及電傳動內燃機車的全球領先企業,近九十年來,卡特彼勒不懈努力,促使進步成為可能在全球各大洲致力于積極、可持續的變革,環境與可持續性一直是卡特彼勒全球行為準則的宗旨。

卡特彼勒(徐州)有限公司是卡特彼勒1994年在中國建立的第一家生產型企業。卡特彼勒(徐州)有限公司為了提升企業數字化管理水平和安全生產,現在全廠建設智能化安全防范網絡,包括:安防監控系統、道閘系統、門禁系統等,終端總計近1000個。

1.1項目需求

為了保障廠區的安全生產,對廠區重要工作區域及重點出入口進行全天7x24小時監控,并要求廠區所有高清攝像頭畫面在監控中心大屏上輪詢預覽,方便保安人員實時查看;

廠區安防網絡包括監控、門禁、道閘等多個子系統,安防終端數量龐大,工作在一張物理網絡上,要求各子系統邏輯隔離,互不影響,確保各自工作正常

廠區占地面積廣,安防前端設備物理位置分散,數量眾多,品牌不統一,需要搭建一套綜合管理平臺,對整個園區安防網絡的資產進行統一集中的管理;

老廠、新廠區的視頻監控都需要與領導辦公室互通,以便領導可以對廠區進行非現場運營管理及工作指導;

新舊廠區的安防系統需要大聯網,在一個綜合管理平臺上實現對整個園區的安防網絡的集中管理與運維工作,告別前期安防網絡完全依賴人工的初級運維階段。

二、解決方案

2.1拓?fù)鋱D

2.2方案說明

本方案采用了兩臺S7506A,分別部署在兩個不同的廠區作為核心交換機,兩臺核心交換機之間使用光纖互聯互通,解決總經辦對兩個廠區的視頻預覽問題,同時實現了一個平臺集中管控兩套安防網絡的需求。接入交換機采用上聯千兆光纖直接接入到核心交換機,采用扁平化的二層架構。接入交換機通過POE供電統一為前端進行供電,節省施工成本,供電穩定便捷。

TG全息A弱電網絡綜合管理平臺旁?huà)煸谛聫S房核心交換機上,能夠管理新舊兩個廠區所有網絡設備與安防終端設備,實現了園區所有安防設備的資產可視化管理,并通過平臺智能化運維手段,降低了園區安防網絡運維的門檻,提高了運維效率,確保新舊廠區安防終端在線率達到100%,為整個廠區的安全保衛工作提供了有效的保障。

網絡建設完成后：

廠區所有高清監控視頻均輪詢上墻,不卡頓,低延時,值班人員可進行實時預覽;

新區,老區的核心互聯,領導可以實時查看老,新廠區的監控錄像;

核心交換機關鍵部件采用冗余設計,設備上線后,監控業務運行正常,保障了廠區視頻監控系統全年24小時不間斷穩定運行;

全息AI弱電網絡綜合平臺,實現了對新舊廠區所有安防設備及網絡設備的統一管理,平臺可視化智能化運維工具,降低了安防網絡運維門檻,極大提升了故障處理效率。

三、方案特色

3.1.新舊廠區大聯網

新廠區新建的安防網絡,通過核心與舊廠區的安防內網互聯,打通了新舊廠區安防網絡的壁壘,方便廠區領導及廠區的安保部門,能夠統一集中調閱新舊廠區的任意視頻畫面,實現了整個廠區的集中式管理,同時新建安防網絡的全息A弱電網絡綜合平臺,打破技術壁壘,實現了跨網絡對舊廠區的所有安防終端及網絡設備的統一管理,讓甲方感受到了大聯網的真正價值。

3.2.一體化管理

全息AI弱電網絡綜合平臺,實現了新舊廠區視頻監控、門禁、道閘等各類安防終端的一體化管理,并實時監測設備運行狀態,保障設備穩定運行的同時兼顧實現資產的集中管理。

3.3可視化管理

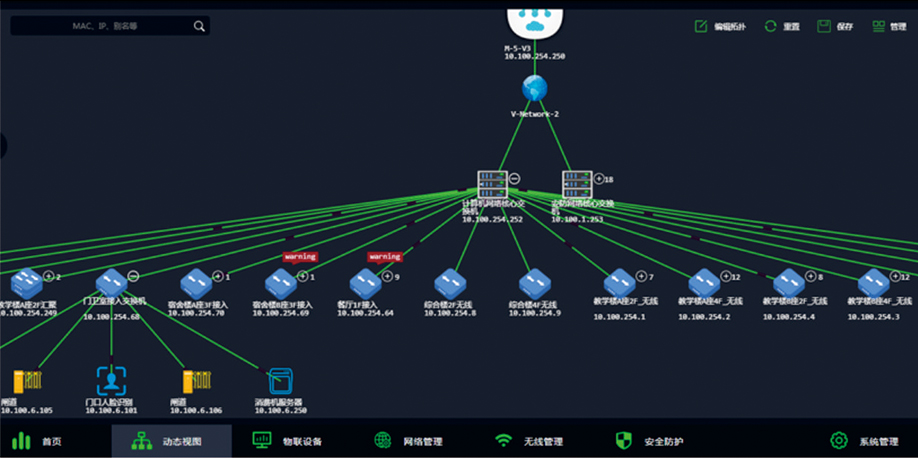

網絡拓?fù)淇梢暬芾?/span>:平臺將識別出來的所有前后端設備及網絡設備,自動繪制生成全局動態網絡拓?fù)?/span>,將網絡的組網架構、設備連接關系、安防終端接入的位置及狀態、鏈路的上下行流量等信息淸晰旳呈現在拓?fù)鋱D上,實現對新舊廠區安防組網的可視化管理。

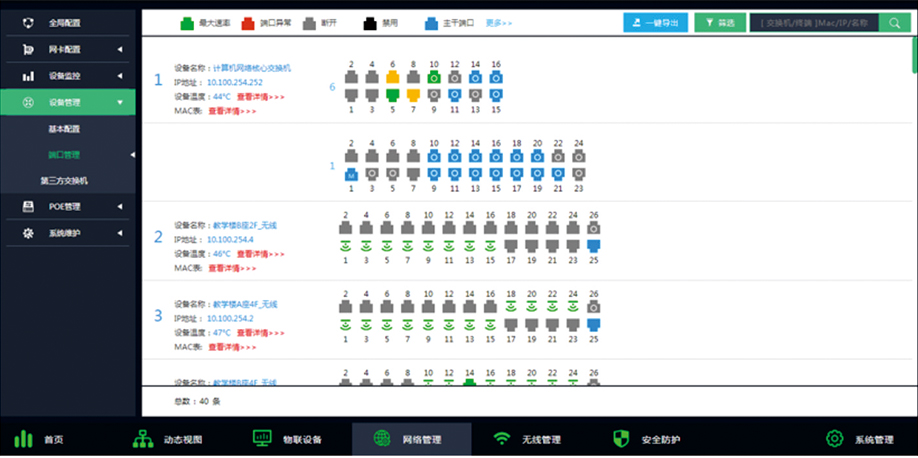

交換杋端口可視化管理:平臺實現交換杋面板的可視化管理,將交換機的工作狀態及其所有端口的使能狀態、端口速率、端口接入的設備類型及其狀態,以圖形化的方式在交換機的面板上進行展示,實現基于交換機面板對終端的可視化管理。廠區后期如有安防終端的替換,能快速找到變更的位置,快速配置上線。

平面位置可視化管理:平臺支持導入廠區的平面圖紙,實現對安防前端設備的可視化管理,因?yàn)檎麄€(gè)廠區的占地面積廣,安防前端設備的物理位置又分散,時間一旦長久,很難將安防前端設備的具體安裝位置與設備自身的身份信息匹配起來,一旦岀現設備故障,很難清楚的知道該安防終端的準確位置3如果借助平臺的平面位置可視化管理工具,借助終端的身份信息(MAC地址)能夠很直觀的判斷岀問題設備的安裝位置,及時進行現場的替換工作,而不再需要通過爬梯子來確認是否是問題設備。

3.4智能化運維

全息AI弱電網絡綜合平臺憑借AI智能算法進行網絡運維,能對安防網絡中的一般性故障進行分析并提供處理建議,非硬件損壞類智能自愈,在降低了運維對專業性要求的同時免去大量趕場的工作,縮短故障處理時間,非常適合廠區這種地理位置比較遠的場景使用。

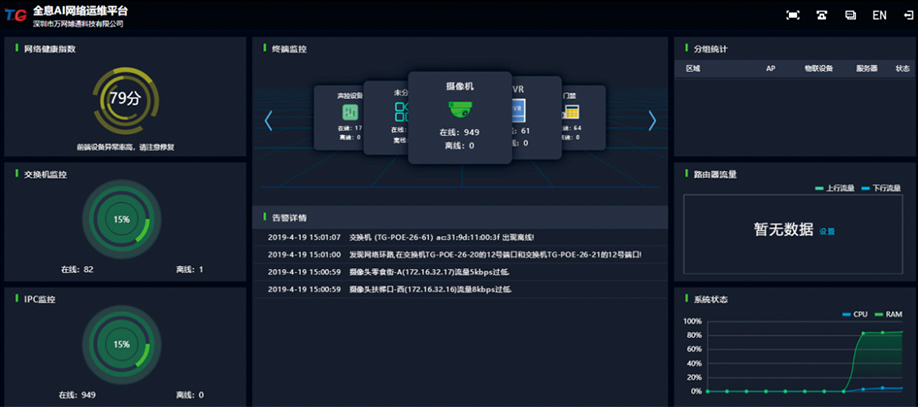

全網健康指數智能巡檢:平臺可對網絡環境、設備運行狀況、網絡鏈路狀態、網絡安全狀態等進行實時健康巡檢,并結合智能算法科學地給出全網健康指數評分,成為協助運維人員判斷弱電網絡整體運行狀態的一個強有力的依據。

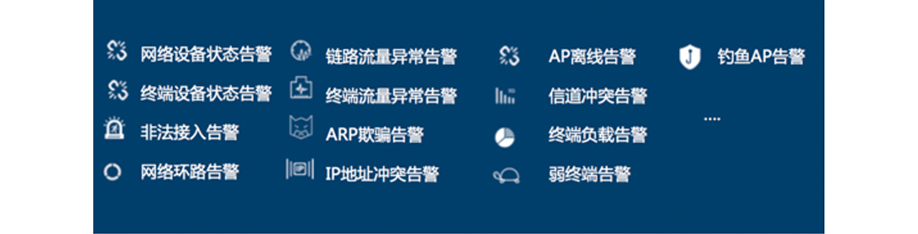

智能告警:平臺基于終端的受電狀態、終端的流量大小終端的?；顧C(jī)制等多個維度智能偵測設備的實時狀態;可基于鏈路的報文數量、鏈路帶寬的使用率、鏈路的丟包情況等多?維度智能分析鏈路的通信質量;可基于網絡中報文類型、流量的特征、主動發起的探測報文等智能感知網絡環境是否良好,一旦檢測發現異常及時發出告警提示。

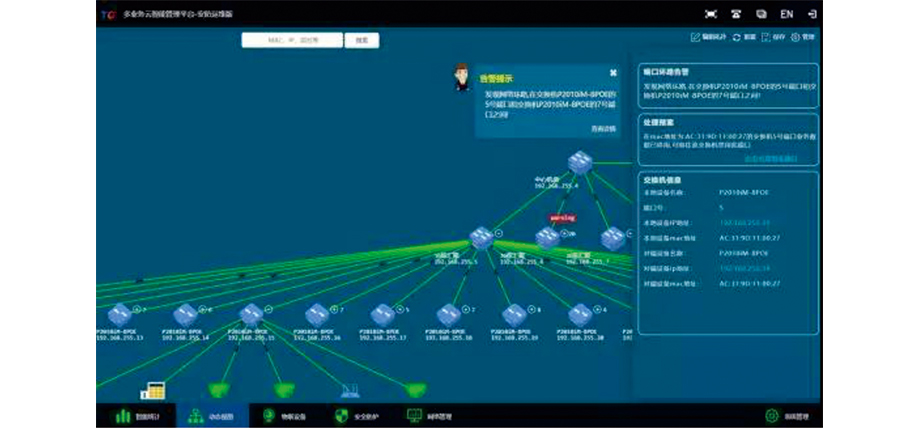

故障精準定位:當網絡里發現昪常發岀告警提示后,平臺會借助動態網絡拓?fù)鋱D及平面圖紙,精準定位到故障網絡位置及物理位置,在拓?fù)鋱D中逐級展示,標識出異常設備及其異常內容,方便運維人員知道故障的具體位置

豐富的處理預案:針對網絡中岀現的網絡故障,平臺內置了豐富的現網故障處理策略庫,基于人工智能算法,結合現網的故障類型,及時輸岀有針對性的處理預案讓運維人員處理現網故障時不再手足無措,做到胸有成竹,有利于運維人員快速解決安防現網的故障問題。

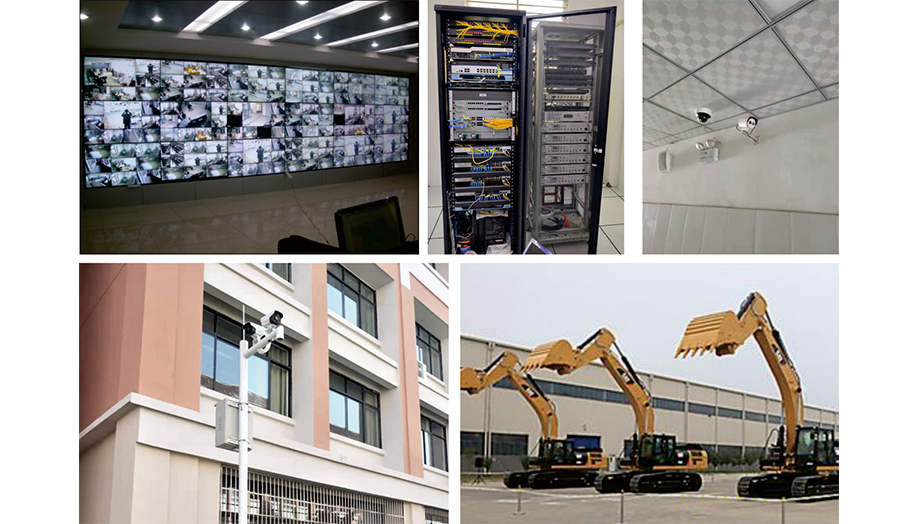

（現場圖）
