S5300-TF-IES系列是我司推出的一個萬兆三層交換機系列工業交換機，均配備4個萬兆SFP+光口，具備先進的硬件處理能力和最豐富的業務特性。支持IPv4/IPv6 硬件雙棧及線速轉發，使客戶能夠從容應對即將帶來的IPv6 時代其提供高容量的交換能力。S5300-TF-IES系列工業交換機具有-40℃～80℃的工作溫度，具有超強的堅固度能適應各種嚴苛環境。導軌式安裝特性、寬溫操作，使S5300-TF-IES系列工業交換機成為一個即插即用的工業級設備，為用戶的以太網設備聯網提供可靠、便捷的解決方案。
■ 豐富的端口類型，靈活的端口擴展
支持多樣化端口，能夠滿足大型網絡匯聚或中小型網絡核心的不同的組網需求。
■ 強大的處理能力
基于MIPS-CPU強大、穩定的處理能力；
■ 完善的安全控制策略
支持基于端口的用戶IP+MAC地址認證、基于端口的802.1X認證，
支持基于三、四層的ACL功能，有效防御ARP攻擊和病毒；
支持完善的風暴控制功能，可對廣播、組播、單播風暴進行抑制。
支持特有的ARP入侵檢測功能，可有效防止黑客或攻擊者通過ARP報文實施日趨盛行的“ARP欺騙攻擊”；
支持IP Source Guard特性，防止包括MAC欺騙、IP欺騙、MAC/IP欺騙在內的非法地址仿冒，以及大流量地址仿冒帶來的DoS攻擊。
提供DHCP Snooping（偵聽）功能，通過建立和維護DHCP Snooping綁定表，實現偵聽接入用戶的MAC地址、IP地址、租用期等信息，解決了 DHCP用戶的IP和端口跟蹤定位問題。
■ 完備的可靠性保護機制便捷的管理維護
通過CPU保護策略對發往CPU的報文進行流分類和流限速，避免非法攻擊報文對CPU的攻擊和資源消耗；
支持STP、RSTP、MSTP等多種生成樹協議，快速收斂，提高容錯能力，保證網絡的穩定運行和鏈路的負載均衡，合理使用網絡通道，提高冗余鏈路利用率；
支持工業級以太網環網協議ERPS，提供毫秒級的快速業務倒換性能，保證業務不中斷。而且協議簡單可靠、倒換性能高、維護方便、拓?fù)潇`活，可以大大方便用戶進行網絡的管理和規劃；
采用工業級元器件，具有防雷、防過壓、防浪涌設計，雙電源輸入，保證在不良自然天氣及電壓不穩環境下網絡的正常運行。
通過簡單的可視化WEB界面（支持http及https協議），可對交換機的各種功能進行簡單方便的操作；
支持SNMP V1/V2/V3網管對設備進行配置管理；
支持命令行配置（CLI）、通過Telnet、Console口進行管理；
支持SSH2.0等加密方式，使得管理更加安全；
支持LLDP協議，使網絡管理更為簡單；
支持NTP時鐘協議，PTP（1588v2），可自動同步網絡時間；
|
項目 |
S5300-8G-4TF-IES |
S5300-24G-8CF-4TF-IES |
S5300-24F-8CG-4TF-IES |
S5300-48G-4TF-IES |
|
固定端口 |
4個千兆電口 |
24個千兆電口 8個千兆SFP復用光口 |
24個千兆SFP光口 8個千兆復用電口 |
48個千兆電口 |
|
4個萬兆SFP+光口 |
4個萬兆SFP+光口 |
4個萬兆SFP+光口 |
4個萬兆SFP+光口 |
|
|
交換容量 |
598Gbps |
598Gbps |
598Gbps |
598Gbps |
|
包轉發率 |
222Mpps |
222Mpps |
252Mpps |
252Mpps |
|
工作溫度 |
-40~80°C |
|||
|
存儲溫度 |
-40~85°C |
|||
|
相對濕度 |
5%～95%無凝結 |
|||
|
電源特性 |
輸入電壓：DC 12-52V 支持雙電源冗余 支持內置過流4.0A保護 支持反接保護 |
冗余雙電源 DC 36-72V AC 110-240V 支持內置過流4.0A保護 |
冗余雙電源 DC 36-72V AC 110-240V 支持內置過流4.0A保護 |
冗余雙電源 DC 36-72V AC 110-240V 支持內置過流4.0A保護 |
|
包緩沖區 |
16M |
|||
|
MAC地址 |
32K |
|||
|
整機功耗 |
<20W |
<30W |
<30W |
<30W |
|
行業標準 |
EMI :FCC Part 15 Subpart B Class A，EN 55022 Class A EMS :IEC(EN)61000-4-2(ESD) : ±8kV接觸放電,±15kV空氣放電 IEC(EN)61000-4-3(RS) : 10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT) : 電源線 : ±4kV;數據線 : ±2kV IEC(EN)61000-4-5(Surge) : 網口 : ±4kV CM//±2kV DM IEC(EN)61000-4-6(射頻傳導) : 3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模傳導) : 30V cont. 300V,1s IEC(EN )61000-4-8 Shock ：IEC 60068-2-27 Freefall ：IEC 60068-2-32 Vibration：IEC 60068-2-6 |
|||
|
機械特性 |
外殼：鋁制外殼 安裝：DIN 卡軌式，壁掛式安裝 散熱方式：自然冷卻，無風扇 |
外殼：鋁制外殼 安裝：機架式安裝 散熱方式：自然冷卻，無風扇 |
外殼：鋁制外殼 安裝：機架式安裝 散熱方式：自然冷卻，無風扇 |
外殼：鋁制外殼 安裝：機架式安裝 散熱方式：自然冷卻，無風扇 |
|
尺寸（L*W*H) |
175.6*135*45.5mm |
442*325*44mm |
442*325*44mm |
442*325*44mm |
|
LED指示 |
電源指示燈：PWR 接口指示燈：電口、光口（Link/ACT） |
|||
|
防護等級 |
IP40 |
|||
|
平均無故障時間 |
300,000 小時 |
|||
|
項目 |
功能 |
|
協議標準: |
IEEE 802.3ad,鏈路聚合協議； IEEE 802.3,10BASE-T以太網； IEEE 802.3u,快速以太網標準； IEEE 802.3ab,千兆以太網標準； IEEE 802.3z,千兆以太網光纖標準； IEEE 802.3ae,10G以太網標準； IEEE 802.3x,全雙工以太網數據鏈路層流控； IEEE 802.3az,EEE高效節能以太網標準； |
|
VLAN |
最大支持4096個VLAN； 支持802.1Q標準的VLAN； 支持QinQ 支持Voice VLAN、MAC VLAN、IP VLAN； |
|
風暴抑制 |
支持對廣播、組播、單播等進行抑制 |
|
生成樹 |
支持STP生成樹協議 支持RSTP快速生成樹協議 支持MSTP多生成樹協議 |
|
端口匯聚 |
支持靜態聚合、動態聚合 |
|
端口鏡像 |
支持多對一的端口鏡像，對鏡像源端口的數量沒有限制 |
|
環路保護 |
支持環路檢測/環路避免 |
|
環網協議 |
支持工業級環網協議ERPS |
|
端口流控 |
支持半雙工基于背壓式控制 |
|
端口限速 |
支持全雙工基于PAUSE幀 |
|
IP路由 |
支持基于端口的輸入/輸出帶寬管理 支持靜態路由； 支持動態路由RIP、RIPng、OSFP、OSPFv3； 支持VRRP（虛擬路由冗余協議） |
|
QOS |
SP（Strict Priorty），嚴格優先級輪轉算法； WFQ (Weighted Fair Queuing)加權公平排隊； WRR (Weighted Round Robin)，加權優先級輪轉算法； Random Early Detect (RED)，隨機早期檢測算法； WeightedRandomEarlyDetection (WRED)，加權隨機早期檢測算法； Head Of Line，防止擁塞機制； Best-Effort Service，盡力而為服務； First come first served，先到先服務算法； 802.1p端口隊列優先級算法； Cos/Tos，QOS標記； |
|
組播控制 |
支持?IGMP Snooping； 支持?MLD Snooping（Multicast Listener Discovery Snooping）； |
|
安全特性 |
硬件支持IP ACL，MAC ACL，Vlan ACL，支持基于三、四層的ACL功能； 硬件支持基于端口的IP+MAC綁定； 支持IP Source Guard； ???? 支持ARP Detection功能； 支持IEEE 802.1x端口認證； 支持Radius認證； |
|
時鐘協議 |
支持NTP 支持PTP（1588v2） |
|
DHCP |
支持DHCP Client； 支持DHCP Server； 支持DHCP Snooping； 支持DHCP Relay； |
|
系統維護 |
支持配置文件上傳/下載； 支持升級包上傳； 支持WEB恢復出廠配置； 支持系統日志功能； 支持Ping檢測、tracert檢測、網線檢測； 支持WEB界面管理（支持http及https協議）； 支持CLI界面管理； 支持Telnet遠程管理； 支持SSH 2.0； 支持SNMP網管； 支持RMON； 支持LLDP； |
|
設備型號 |
設備信息 |
|

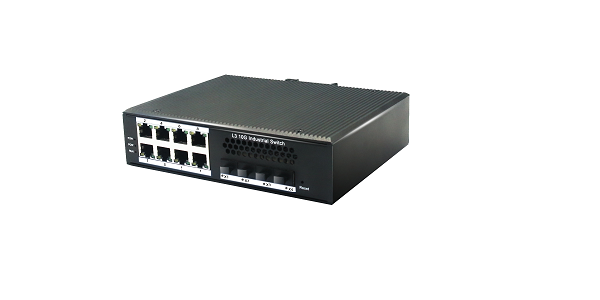

S5300-8G-4TF-IES |
導軌式工業交換機；8個千兆電口+4個萬兆SFP+光口（兼容千兆）；導軌式；DC12~52V供電或者交流電源適配器供電（輸出DC12~52V）-寬溫（-40℃-80℃）。默認不含交流電源適配器和SFP光模塊； |
|

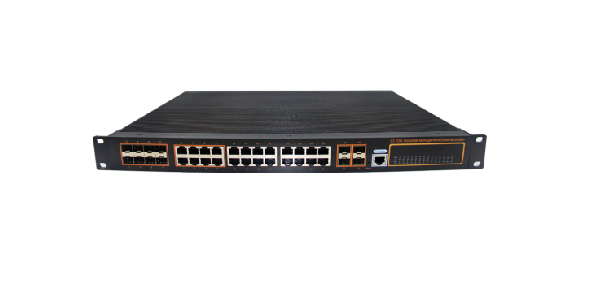

S5300-24G-8CF-4TF-IES |
機架式工業交換機；24個千兆電口+8個千兆SFP復用光口+4個萬兆SFP+光口（兼容千兆）；1U機架式；直流-DC36~72V供電或交流AC 110V-240V；寬溫（-40℃-80℃）；三層交換機；默認不含電源適配器和SFP模塊。 |
|

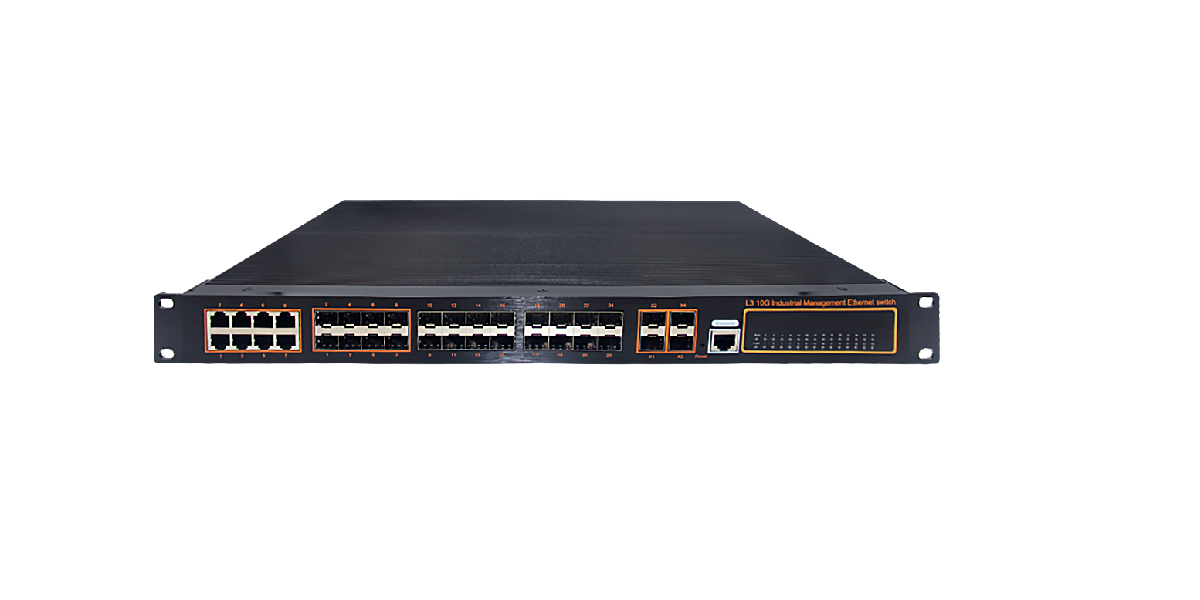

S5300-24F-8CG-4TF-IES |
機架式工業交換機；24個千兆SFP光口+8個千兆復用電口+4個萬兆SFP+光口（兼容千兆）；1U機架式；直流-DC36~72V供電或交流AC/DC110V-240V；寬溫（-40℃-80℃）；三層交換機；默認不含電源適配器和SFP模塊。 |
|

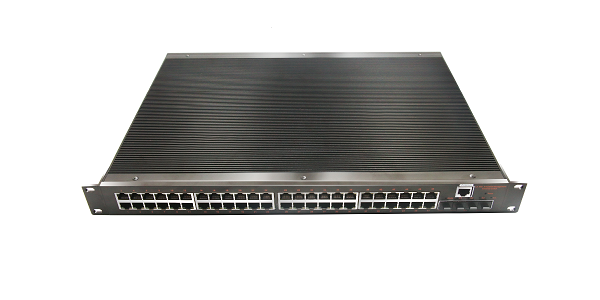

S5300-48G-4TF-IES |
機架式工業交換機；48個千兆電口+4個萬兆SFP+光口（兼容千兆）；1U機架式；直流-DC36~72V供電或交流AC/DC110V-240V；寬溫（-40℃-80℃）；三層交換機；默認不含電源適配器和SFP模塊。 |
|
選配交流電源適配器 |
適配器參數 |
|
PWR-DC-24V |
110～240VAC輸入，24V/1A輸出，最大功率24W； |
|
PWR-DC-50W |
170～264VAC輸入，48V/1A輸出，最大功率50W。 |
