S3500-TF-PWR系列交換機是深圳市萬網博通科技有限公司（以下簡稱TG）自主開發的新一代萬兆上行AI智能POE交換機產品。主要為解決4K、8K高清視頻以及高密WIFI6使用場景，對網絡設備有高性能、高端口密度、高上行速率且易于安裝的要求而設計POE交換機。
S3500-TF-PWR系列交換機千兆的電口都具有PoE供電功能，支持IEEE802.3at標準，向下兼容802.3af，可作以太網供電設備，能自動檢測識別符合標準的受電設備，并通過網線為其供電。同時S3500-TF-PWR系列交換機每款都具備4/6個10G SFP+光纖接口，可用于連接帶寬更高的上游設備。交換機內置AI智能模塊，可與全息AI平臺聯動實現以下特色功能：
■ 智能開局：手機掃碼快速登記交換機信息；全網交換機一鍵配置下發；自動生成交付報告；
■ 智能管理：可通過平臺集中配置管理交換機及批量升級交換機，以及交換機更換時可自動同步原配置；
■ 智能監測：實時監測交換機運行狀態、IP地址沖突、DHCP沖突、網絡環路、端口協商異常、端口流量異常等故障及精準定位告警；
■ 智能自愈：智能分析終端運行狀態，當終端運行異常時POE端口可智能重啟終端；當發現網絡環路時能智能阻斷環路；
■ 智能識別：自動識別終端類型，如IPC、門禁、對講、電腦等；自動監測終端設備在離線狀態；
■ 智能可視：自動生成全局可視化拓?fù)鋱D；交換機運行狀態可視化；鏈路流量及使用率可視化；端口信息可視化；
■ 智能運維：可通過云端遠程、手機小程序?qū)崿F(xiàn)便捷運維，并自動生成運維周報及運維月報；
|
項目 |
S3500-24G-4TF-HPWR |
S3500-48G-6TF-HPWR |
|
固定端口 |
24個10/100/1000M電口（POE/POE+） |
48個10/100/1000M電口（POE/POE+） |
|
4個萬兆SFP+光口（兼容千兆） |
6個萬兆SFP+光口（兼容千兆） |
|
|
管理端口 |
1個Console口 |
|
|
復位鍵 |
1個Reset鍵 |
|
|
供電標準 |
IEEE802.3af/at標準自適應 |
|
|
最高輸出功率 |
30W |
|
|
總功率 |
POE最大輸出功率370W，電源最大功率410W |
POE最大輸出功率450W，電源最大功率520W |
|
POE腳位 |
1/2(+)，3/6(-)； |
|
|
交換容量 |
336Gbps |
|
|
包轉發率 |
126Mpps |
162Mpps |
|
工作溫度 |
0~45°C |
|
|
存儲溫度 |
-40~70°C |
|
|
工作濕度 |
10%～90%無凝結 |
|
|
存儲濕度 |
5%～95%無凝結 |
|
|
外觀尺寸 |
440(L)×208(W)×45(H)mm |
440(L)×330(W)×45(H)mm |
|
整機重量 |
<5Kg |
<6Kg |
|
防雷等級 |
6KV |
|
|
輸入電壓 |
AC:100～240V/50～60Hz |
|
|
整機功耗 |
<410W滿載最大 |
<520W滿載最大 |
|
項目 |
S3500-24G-4TF-HPWR |
S3500-48G-6TF-HPWR |
|
轉發模式 |
存儲轉發 |
|
|
MAC地址 |
靜態配置和動態 MAC預覽和清除 MAC地址老化時間可調 |
|
|
MAC數量 |
16K |
32K |
|
巨型幀 |
12K |
|
|
端口緩存 |
12Mbit |
16Mbit |
|
端口屬性 |
支持對出/入端口限速 支持802.3X流量控制 半雙工模式的背壓流量控制 未知單播、多播、多播和廣播類型的風暴抑制 基于帶寬調節和風暴過濾的風暴抑制 |
|
|
端口聚合 |
支持端口聚合 支持靜態聚合 支持源MAC負載 支持基于目的MAC負載 支持基于源和目的MAC負載 支持基于IP地址負載 |
|
|
VLAN |
4K個VLAN 基于端口的VLAN 802.1ad（QinQ）固定 |
|
|
二層環網協議 |
802.1d STP, 802.1w RSTP, 802.1s MSTP Port Fast, Uplink Fast, Backbone Fast BPDU Guard, BPDU Filter, Root Guard 標準ERPS ERPS單環單實例 ERPS單環多實例 支持多環ERPS |
|
|
IPv6 |
IPv6-Ping,IPv6-Telnet,IPv6-TFTP,IPv6-ICMP |
|
|
組播 |
IGMP V1/2(Snooping) |
|
|
DHCP |
DHCP Snooping |
|
|
鏡像 |
支持對入端口報文做端口鏡像 支持對出端口報文做端口鏡像 支持出入端口報文做端口鏡像 支持多對1個目的端口的鏡像 CPU鏡像 |
|
|
ACL/QoS |
基于源mac的訪問列表 基于以太網類型的mac訪問列表 ip訪問列表-標準ACL 支持時間段的訪問列表 源IP地址的ACL驗證 目的IP地址的ACL驗證 源端口的ACL驗證 目的端口的ACL驗證 支持802.1P(CoS)優先級標記 支持DSCP優先級重新標記 支持802.1P/DSCP優先級映射 支持基于DSCP/COS的Qos 支持8個隊列Support 8 queues 支持SP、WRR、SP+WRR等調度模式 |
|
|
安全功能 |
支持基于端口的802.1X本地認證 支持802.1X遠端認證 支持基于端口的MAC地址過濾 基于MAC地址認證 環路檢測（私有） 支持端口隔離 單組端口隔離 多組端口隔離 端口安全 ARP Aing/Bnding/Proxy 支持對組播/未知單播/廣播的風暴抑制 |
|
|
節能 |
IEEE 802.3az |
|
|
POE |
支持802.11af、at供電Support 802.11af/at Power Supply 供電與數據同時進行Power and data at the same time 供電腳位1/2(+)，3/6(-) Power supply pin 1/2(+), 3/6(-) POE智能診斷POE intelligent diagnosis POE定時重啟POE timing restart 單端口輸出最大功率30W Single port output maximum power 30W 供電優先級設置Power priority setting |
|
|
AI智能 |
交換機內置AI智能模塊，可與全息AI平臺聯動實現智能開局、智能可視、智能監測、智能管理、智能自愈、智能識別、智能運維等AI智能功能 |
|
|
管理和維護 |
CLI: Console, Telnet, SSHv1/2 Web-GUI: HTTP, HTTPS SNMPv1/v2 SNMP Alarm/Inform/Traps RMON Support LLDP NTP v1/2 系統日志(操作日志、報警日志) 支持用戶分級管理和密碼保護 支持FTP/TFTP加載和升級 支持恢復到出廠模式 支持研發調試 支持全息AI平臺統一網管（TG特有） 支持云端管理 |
|
|
設備名稱 |
設備信息 |
|

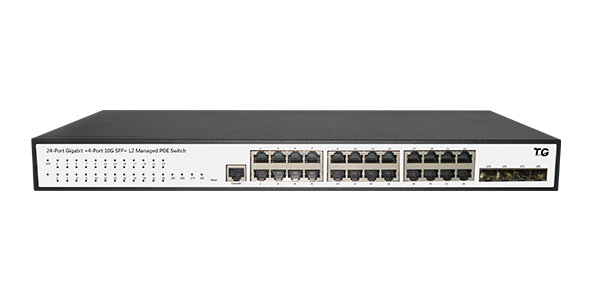

S3500-24G-4TF-HPWR |
24個10/100/1000M電口（POE/POE+）-4個萬兆SFP+光口（兼容千兆）-1個Console口； |
|

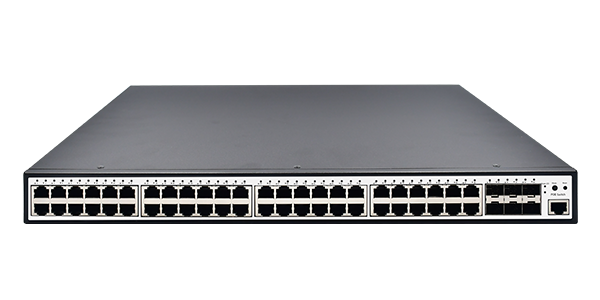

S3500-48G-6TF-HPWR |
48個10/100/1000M電口（POE/POE+）-6個萬兆SFP+光口（兼容千兆）-1個Console口； |
|
光纖模塊 |
模塊信息 |
|
SFP+-10GE-SX-MM850 |
萬兆SFP+多模模塊-(850nm,0.3km,LC) |
|
SFP+-10GE-LX-SM1310 |
萬兆SFP+單模模塊-(1310nm,10km,LC) |
|
SFP-GE-SX-MM850 |
千兆SFP多模模塊-(850nm,0.55km,LC) |
|
SFP-GE-LX-SM1310 |
千兆SFP單模模塊-(1310nm,20km,LC) |
|
SFP-GE-T |
千兆SFP光口轉RJ45電口模塊 |
