S3500-G-EI-IES系列是全千兆AI管理型工業交換機。支持8/12/16/20個千兆電口,支持2-12個千兆光口；支持工業現場所需的以太網二層協議，保證通信網絡的穩定性；該系列交換機采用低功耗、無風扇設計，確保無噪聲干擾，同時支持-40～80℃工作溫度和良好的EMC電磁兼容性能，保證在惡劣的工業環境中保持穩定的工作，為工廠自動化，智能交通，視頻監控等工業應用領域組建快速穩定的網絡終端接入網絡提供安全可靠的解決方案。
● 強“芯”
采用國際主流的工業級高性能交換芯片，所有元器件均按照工業級標準，確保產品在各種惡劣環境下穩定工作；
● 硬件防護
-40℃-85℃的工作溫度，無論嚴寒還是酷暑，滿足惡劣工業環境應用要求。
滿足EMC4級標準，IP40以上防護等級，具有極強的防塵抗震抗干擾抗腐蝕能力，確保在各種惡劣工況下穩定運行。
● 便捷設計
采用無風扇導熱設計，無孔散熱技術，設備平均無故障時間達30年以上，更持久耐用
上聯端口采用千兆的光電混合設計，光口采用SFP接口，方便常見的光纖口應用。
● 行業業務特性
支持ERPS環網冗余技術，故障恢復時間小于20ms，極大地增強設備和網絡可靠性，消除了單點故障，避免了通訊終端。
● 軟件安全防護策略
支持通過靈活的MAC、IP、VLAN、PORT任意組合綁定，有效的防止非法用戶接入和訪問網絡。
● 智能管理和運維
支持Telnet和Console中的CLI命令行配置方式。
支持Web，SNMP配置方式，更便捷的實現設備網絡管理。|
項目 |

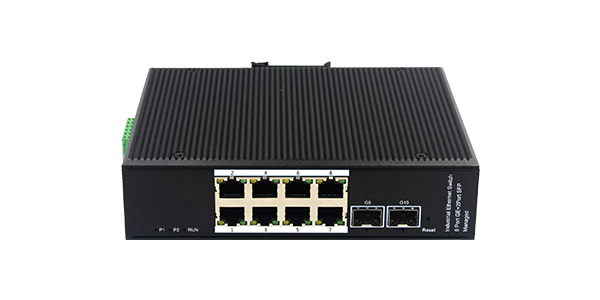

S3500-8G-2F-EI-IES |

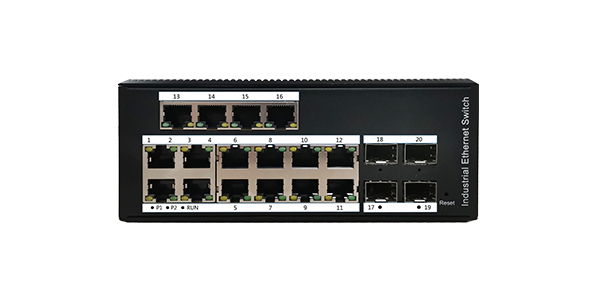

S3500-16G-4F-EI-IES |

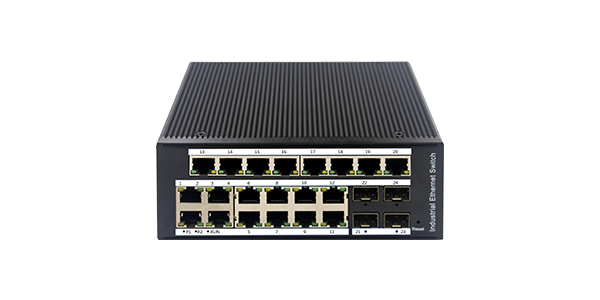

S3500-20G-4F-EI-IES |

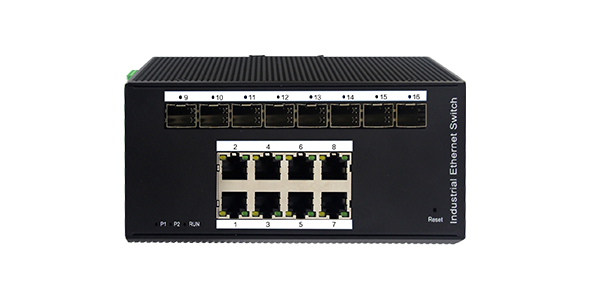

S3500-8G-8F-EI-IES |

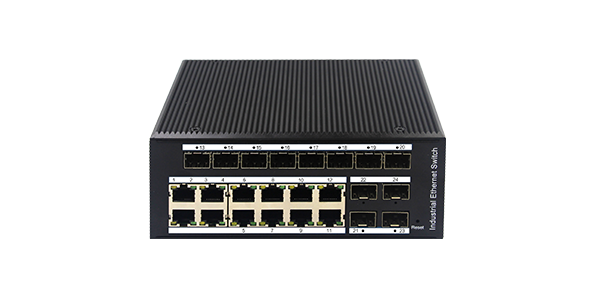

S3500-12G-12F-EI-IES |
|
固定端口 |
8個千兆電口 |
16個千兆電口 |
20個千兆電口 |
8個千兆電口 |
12個千兆電口 |
|
2個千兆SFP光口 |
4個千兆SFP光口 |
4個千兆SFP光口 |
8個千兆SFP光口 |
12個千兆SFP光口 |
|
|
管理口 |
1個Console口 |
1個Console口 |
1個Console口 |
1個Console口 |
1個Console口 |
|
交換容量 |
336Gbps |
336Gbps |
336Gbps |
336Gbps |
336Gbps |
|
包轉發率 |
102Mpps |
126Mpps |
126Mpps |
102Mpps |
126Mpps |
|
工作溫度 |
-40~85°C |
||||
|
存儲溫度 |
-40~85°C |
||||
|
相對濕度 |
5%～95%無凝結 |
||||
|
電源特性 |
輸入電壓：DC 12-52V 支持雙電源冗余 支持內置過流4.0A保護 支持反接保護 |
||||
|
包緩沖區 |
8M |
||||
|
MAC地址 |
16K |
||||
|
整機功耗 |
<10W |
<20W |
<20W |
<10W |
<20W |
|
網絡協議 |
IEEE802.3 10BASE-T ; IEEE802.3i 10Base-T;IEEE802.3u ;100Base-TX/FX;IEEE802.3ab 1000Base-T ; IEEE802.3z 1000Base-X;IEEE802.3x; |
||||
|
行業標準 |
EMI:FCC Part 15 Subpart B Class A,EN 55022 Class A EMS: IEC(EN)61000-4-2(ESD):±8kV接觸放電,±15kV空氣放電 IEC(EN)61000-4-3(RS):10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT):電源線:±4kV ; 數據線:±2kV; IEC(EN)61000-4-5(Surge):電源線:±2kVCM/±4kVDM ; 數據線:±4kV; IEC(EN)61000-4-6(射頻傳導):3V(10kHz～150kHz),10V(150kHz～80MHz); IEC(EN)61000-4-16(共模傳導):30V cont. 300V,1s IEC(EN )61000-4-8; Shock：IEC 60068-2-27; Freefall：IEC 60068-2-32; Vibration：IEC 60068-2-6; |
||||
|
機械特性 |
外殼：鋁制外殼 安裝：DIN 卡軌式，壁掛式安裝 散熱方式：自然冷卻，無風扇 |
||||
|
尺寸（L*W*H) |
175*135*44mm |
165*135*68mm |
165*135*68mm |
165*135*68mm |
165*135*68mm |
|
LED指示 |
電源指示燈：PWR 接口指示燈：電口、光口（Link/ACT） |
||||
|
防護等級 |
IP40 |
||||
|
平均無故障時間 |
300,000 小時 |
||||
|
項目 |
S3500-8G-2F-EI-IES |
S3500-16G-4F-EI-IES |
S3500-20G-4F-EI-IES |
S3500-8G-8F-EI-IES |
S3500-12G-12F-EI-IES |
|
協議標準 |
IEEE 802.3,10BASE-T以太網 |
||||
|
IEEE 802.3u，快速以太網標準 |
|||||
|
IEEE 802.3ab，千兆以太網標準 |
|||||
|
IEEE 802.3z，千兆以太網光纖標準 |
|||||
|
IEEE 802.3az,EEE高效節能以太網標準； |
|||||
|
MAC地址 |
16K MAC地址表，自動更新，雙向?qū)W習 |
||||
|
端口緩存 |
8Mb |
||||
|
巨型幀（Jumbo Frame） |
9216Byte |
||||
|
VLAN配置 |
基于端口VLAN |
||||
|
最多4096個VLAN |
|||||
|
802.1Q標準 VLAN |
|||||
|
生成樹 |
STP生成樹協議 |
||||
|
RSTP快速生成樹協議 |
|||||
|
端口匯聚 |
8組匯聚，每組最多8個端口 |
||||
|
端口鏡像 |
收發雙向的端口鏡像 |
||||
|
環網協議 |
支持ERPS環網技術，自愈時間<20ms |
||||
|
支持STP/RSTP/MSTP |
|||||
|
端口隔離 |
下行端口相互隔離，同時都能與上行口通信 |
||||
|
端口流控 |
半雙工基于背壓式控制 |
||||
|
全雙工基于PAUSE幀 |
|||||
|
端口限速 |
基于端口的輸入/輸出帶寬管理 |
||||
|
組播控制 |
IGMPv1/2/3和MLDv1/2 Snooping， |
||||
|
IPv6 |
支持Pingv6 |
||||
|
DHCP |
DHCP Snooping |
||||
|
風暴抑制 |
未知單播、多播、未知多播、廣播類型的風暴抑制 |
||||
|
基于帶寬調節、風暴過濾的風暴抑制 |
|||||
|
QOS |
802.1p端口隊列優先級算法 |
||||
|
Cos/Tos，QOS標記 |
|||||
|
WRR (Weighted Round Robin)，加權優先級輪轉算法 |
|||||
|
網線線序 |
Auto-MDIX功能，自動識別直通網線和交叉網線 |
||||
|
Ping檢測 |
IPv4/IPv6 Ping檢測 |
||||
|
協商模式 |
端口自動協商功能（自協商傳輸速率和雙工模式） |
||||
|
系統維護 |
檢測網線的聯通性 |
||||
|
升級包上傳 |
|||||
|
系統日志查看 |
|||||
|
WEB恢復出廠配置 |
|||||
|
網絡管理 |
WEB界面管理 |
||||
|
TELNET管理 |
|||||
|
CLI界面管理 |
|||||
|
SNMP V1/V2C管理 |
|||||
|
設備型號 |
設備信息 |
|
S3500-8G-2F-EI-IES |
2個千兆光8個千兆電，SFP接口，導軌式-DC12-52V供電或者交流電源適配器供電（輸出-DC12-52V）-寬溫（-40℃-80℃）-支持1588時鐘協議-二層管理型-支持STP/RSTP/MSTP/ERPS-WEB/CLI管理-SNMP-VLAN。默認不含交流電源適配器和SFP光模塊。 |
|
S3500-16G-4F-EI-IES |
4個千兆光16個千兆電，SFP接口，導軌式-DC12-52V供電或者交流電源適配器供電（輸出-DC12-52V）-寬溫（-40℃-80℃）-支持1588時鐘協議-二層管理型-支持STP/RSTP/MSTP/ERPS-WEB/CLI管理-SNMP-VLAN。默認不含交流電源適配器和SFP光模塊。 |
|
S3500-20G-4F-EI-IES |
4個千兆光20個千兆電，SFP接口，導軌式-DC12-52V供電或者交流電源適配器供電（輸出-DC12-52V）-寬溫（-40℃-80℃）-支持1588時鐘協議-二層管理型-支持STP/RSTP/MSTP/ERPS-WEB/CLI管理-SNMP-VLAN。默認不含交流電源適配器和SFP光模塊。 |
|
S3500-8G-8F-EI-IES |
8個千兆光8個千兆電，SFP接口，導軌式-DC12-52V供電或者交流電源適配器供電（輸出-DC12-52V）-寬溫（-40℃-80℃）-支持1588時鐘協議-二層管理型-支持STP/RSTP/MSTP/ERPS-WEB/CLI管理-SNMP-VLAN。默認不含交流電源適配器和SFP光模塊。 |
|
S3500-12G-12F-EI-IES |
12個千兆光12個千兆電，SFP接口，導軌式-DC12-52V供電或者交流電源適配器供電（輸出-DC12-52V）-寬溫（-40℃-80℃）-支持1588時鐘協議-二層管理型-支持STP/RSTP/MSTP/ERPS-WEB/CLI管理-SNMP-VLAN。默認不含交流電源適配器和SFP光模塊。 |
|
選配交流電源適配器 |
適配器參數 |
|
PWR-DC-24V |
110～240VAC輸入，24V/1A輸出，最大功率24W； |
|
PWR-DC-50W |
170～264VAC輸入，48V/1A輸出，最大功率50W。 |
