S1700-E-IES系列是百兆非管理型工業以太網交換機。支持1/4/6/8百兆電口,支持1-4個千兆光口(SC)；支持工業現場所需的以太網協議，保證通信網絡的穩定性；該系列交換機采用低功耗、無風扇設計，確保無噪聲干擾。S1700-E-IES系列工業交換機具有-40℃～75℃的工作溫度，具有超強的堅固度能適應各種嚴苛環境，也可以非常方便的安置在空間緊湊的控制箱中。導軌的安裝特性、寬溫操作及擁有IP40防護等級的外殼及LED指示燈，使其成為一個即插即用的工業級設備，為用戶的以太網設備聯網提供可靠、便捷的解決方案。
● 采用優質的光電一體化模塊提供良好的光特性和電氣特性
● 保證數據傳輸可靠，工作壽命長
● 支持全雙工或半雙工模式，并帶有自動協商能力
● 網口支持全自動交叉識別
● 內帶存儲轉發機制，支持多種協議
● 符合工業級運營標準，平均無故障工作在30萬小時以上
● 工作電源：DC 12-52V、48-57V提供反接保護
● 使用SFP光纖接口
● 雷擊浪涌沖擊防護(電源)：5000A(8/20μs)
|
項目 |
IES4100-1E-1F-V2 |
S1700-5E-IES |
S1700-4E-1EF-IES |
S1700-4E-4EF-IES |
S1700-6E-2EF-IES |
S1700-8E-1EF-IES |
S1700-8E-IES |
S1700-4EPOE-1EF-IES |
S1700-4EPOE-2EF-IES |
S1700-6EPOE-2EF-IES |
S1700-8EPOE-1EF-IES |
|
|
固定端口 |
1個百兆電口； 1個百兆SC光口； |
5個百兆電口 |
4個百兆電口； 1個百兆SC光口； |
4個百兆電口； 4個百兆SC光口； |
6個百兆電口； 2個百兆SC光口； |
8個百兆電口； 1個百兆SC光口； |
8個百兆電口； |
4個百兆POE口； 1個百兆SC光口； |
4個百兆POE口； 2個百兆SC光口； |
6個百兆POE口； 2個百兆SC光口； |
8個百兆POE口； 1個百兆SC光口； |
|
|
交換容量 |
1.52Gbps |
1.52Gbps |
1.52Gbps |
4.256Gbps |
4.256Gbps |
4.256Gbps |
4.256Gbps |
1.52Gbps |
4.256Gbps |
4.256Gbps |
4.256Gbps |
|
|
包轉發率 |
1.13Mpps |
1.13Mpps |
1.13Mpps |
2.2Mpps |
2.2Mpps |
2.2Mpps |
2.2Mpps |
1.13Mpps |
1.8088Mpps |
2.2Mpps |
2.2Mpps |
|
|
工作溫度 |
-40~75°C |
|||||||||||
|
存儲溫度 |
-40~85°C |
|||||||||||
|
相對濕度 |
5%～95%無凝結 |
|||||||||||
|
電源特性 |
輸入電壓：DC 12-52V 支持雙電源冗余 支持內置過流4.0A保護 支持反接保護 |
輸入電壓：DC 48-57V 支持雙電源冗余 支持內置過流4.0A保護 支持反接保護 |
||||||||||
|
包緩沖區 |
512K |
512K |
512K |
512K |
512K |
1M |
1M |
512K |
512K |
512K |
1M |
|
|
MAC地址 |
1K |
1K |
1K |
1K |
1K |
1K |
1K |
1K |
1K |
1K |
8K |
|
|
整機功耗 |
<3W |
<5W |
<5W |
<5W |
<5W |
<10W |
<10W |
<5W |
<5W |
<5W |
<10W |
|
|
網絡協議 |
IEEE802.3 10BASE-T ; IEEE802.3i 10Base-T;IEEE802.3u ;100Base-TX/FX;IEEE802.3x; |
|||||||||||
|
行業標準 |
EMI :FCC Part 15 Subpart B Class A，EN 55022 Class A EMS :IEC(EN)61000-4-2(ESD):±8kV接觸放電,±15kV空氣放電 IEC(EN)61000-4-3(RS):10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT):電源線:±4kV;數據線 : ±2kV IEC(EN)61000-4-5(Surge) : 網口 : ±4kV CM//±2kV DM ; IEC(EN)61000-4-6(射頻傳導):3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模傳導):30V cont. 300V,1s IEC(EN )61000-4-8 Shock:IEC 60068-2-27 Freefall:IEC 60068-2-32 Vibration:IEC 60068-2-6 |
|||||||||||
|
機械特性 |
外殼：鋁制屬外殼 安裝：DIN 卡軌式，壁掛式安裝 散熱方式：自然冷卻，無風扇 |
|||||||||||
|
POE特性 |
不支持 |
標準PoE：IEEE802.3af/ IEEE802.3at 輸出功率：最大功率15.4W (IEEE 802.3af)、最大功率30W (IEEE 802.3at) 、POE端口自動識別af/at |
||||||||||
|
尺寸 |
118(L)*86(W)*39(H)mm |
143(L)*101(W)*44(H)mm |
||||||||||
|
LED指示 |
電源指示燈：PWR 接口指示燈：電口、光口（Link/ACT） |
|||||||||||
|
防護等級 |
IP40 |
|||||||||||
|
平均無故障時間 |
300,000 小時 |
|||||||||||
|
設備型號 |
設備信息 |
|

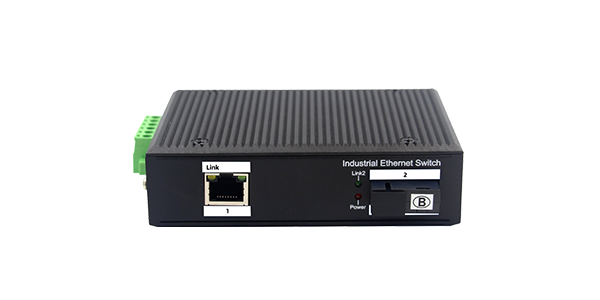

S1700-1E-1EF-IES |
1個百SC光口（單模單纖/20KM/波長1310nm）+1個百兆電口，IP40防護等級；DC12~52V供電或者交流電源適配器供電（輸出DC12~52V）；寬溫（-40℃-75℃）；導軌式；非管理；默認不含交流電源適配器（輸出DC12~52V）； |
|
S1700-5E-IES |
5個百兆電口；IP40防護等級；DC12~52V供電或者交流電源適配器供電（輸出DC12~52V）；寬溫（-40℃-75℃）；導軌式；非管理；默認不含交流電源適配器（輸出DC12~52V）； |
|
S1700-4E-1EF-IES |
1個百SC光口（單模單纖/20KM/波長1310nm）+4個百兆電口；IP40防護等級；DC12~52V供電或者交流電源適配器供電（輸出DC12~52V）；寬溫（-40℃-75℃）；導軌式；非管理；默認不含交流電源適配器（輸出DC12~52V）； |
|

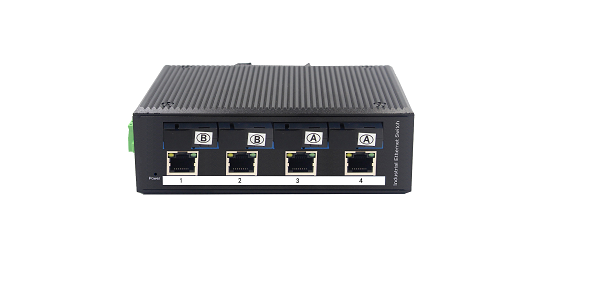

S1700-4E-4EF-IES |
4個百SC光口（單模單纖/20KM/波長1310nm）+4個百兆電口；IP40防護等級；DC12~52V供電或者交流電源適配器供電（輸出DC12~52V）；寬溫（-40℃-75℃）；導軌式；非管理；默認不含交流電源適配器（輸出DC12~52V）； |
|
S1700-6E-2EF-IES |
2個百SC光口（波長1310nm和波長1550nm各一個，單模單纖/20KM）+6個百兆電口；IP40防護等級；DC12~52V供電或者交流電源適配器供電（輸出DC12~52V）；寬溫（-40℃-75℃）；導軌式；非管理；默認不含交流電源適配器（輸出DC12~52V）； |
|

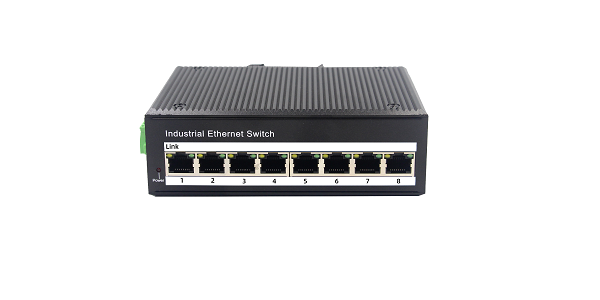

S1700-8E-IES |
8個百兆電口，IP40防護等級，DC12~52V供電或者交流電源適配器供電（輸出DC12~52V）；寬溫（-40℃-75℃）；導軌式；非管理；默認不含交流電源適配器（輸出DC12~52V）； |
|
S1700-8E-1EF-IES |
1個百SC光口（單模單纖/20KM/波長1310nm）+8個百兆電口，IP40防護等級，DC12~52V供電或者交流電源適配器供電（輸出DC12~52V）；寬溫（-40℃-75℃）；導軌式；非管理；默認不含交流電源適配器（輸出DC12~52V）； |
|
S1700-4EPOE-1EF-IES |
1個百SC光口（單模單纖/20KM/1310nm）+4個百兆電口（POE）；IP40防護等級；DC48~57V供電或者交流電源適配器供電（輸出DC48~57V），寬溫（-40℃-75℃），導軌式，非管理，默認不含交流電源適配器（輸出DC48~57V）； |
|
S1700-4EPOE-2EF-IES |
2個百SC光口（波長1310nm和波長1550nm各一個，單模單纖/20KM）+4個百兆電口（POE）；IP40防護等級；DC48~57V供電或者交流電源適配器供電（輸出DC48~57V），寬溫（-40℃-75℃），導軌式，非管理，默認不含交流電源適配器（輸出DC48~57V）； |
|

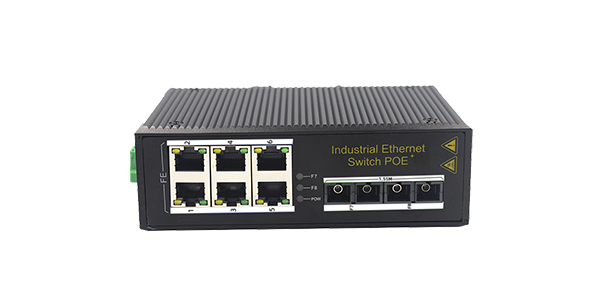

S1700-6EPOE-2EF-IES |
2個百SC光口（波長1310nm和波長1550nm各一個，單模單纖/20KM）+6個百兆電口（POE）；IP40防護等級；DC48~57V供電或者交流電源適配器供電（輸出DC48~57V），寬溫（-40℃-75℃），導軌式，非管理，默認不含交流電源適配器（輸出DC48~57V）； |
|
S1700-8EPOE-1EF-IES |
1個百SC光口（單模單纖/20KM/1310nm）+8個百兆電口（POE）；IP40防護等級；DC48~57V供電或者交流電源適配器供電（輸出DC48~57V），寬溫（-40℃-75℃），導軌式，非管理，默認不含交流電源適配器（輸出DC48~57V）； |
|
選配交流電源適配器 |
適配器參數 |
|
PWR-DC-12V |
100～240VAC輸入，12V/1A輸出，最大功率12W。 |
|
PWR-DC-24V |
100～240VAC輸入，24V/1A輸出，最大功率24W。 |
|
PWR-DC-50W |
170～264VAC輸入，48V/1A輸出，最大功率50W。 |
|
PWR-DC-80W |
170～264VAC輸入，52V/1.5A輸出，最大功率80W。 |
|
PWR-DC-120W |
170～264VAC輸入，52V/2.5A輸出，最大功率120W。 |
