組網：

需求：

     1.PC1獲取192.168.255.0網段的地址；

     2.PC2獲取192.168.2.0網段的地址。

一、命令行配置

1.進入全局模式創建Vlan 2(Vlan 1默認創建的)

2.輸入exit退出到全局模式Switch(config)#：全局啟用三層功能輸入ip routing和全局啟用DHCP功能：

3.輸入exit退出到全局模式Switch(config)#：修改vlan 1的虛接口地址為192.168.255.2并啟用DHCP分配功能，創建vlan 2的虛接口地址為192.168.2.1并啟用DHCP分配功能：

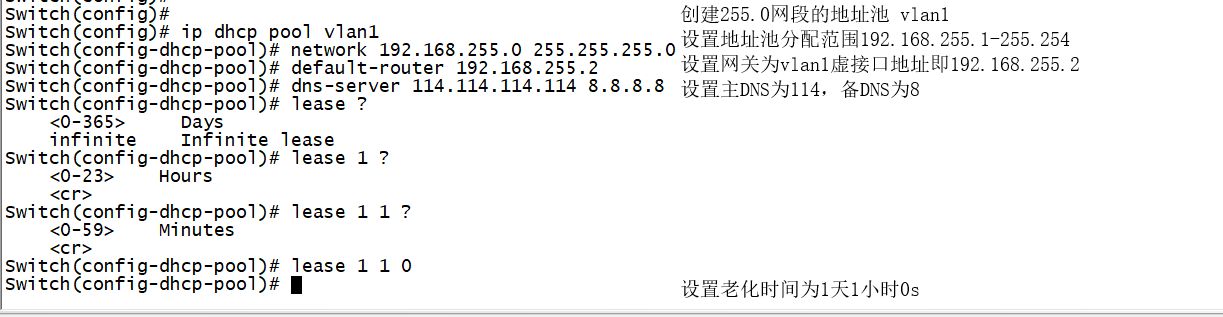

4.輸入exit退出到全局模式Switch(config)#：創建255.0和2.0網段的地址池：

5.排除掉網關地址

6.端口Vlan劃分將G20口劃分為Vlan2(默認所有端口都屬于Vlan1)，PC1接到21口可以獲取到255.0網段的地址、PC2接到20口可以獲取到2.0網段地址：

二、WEB配置

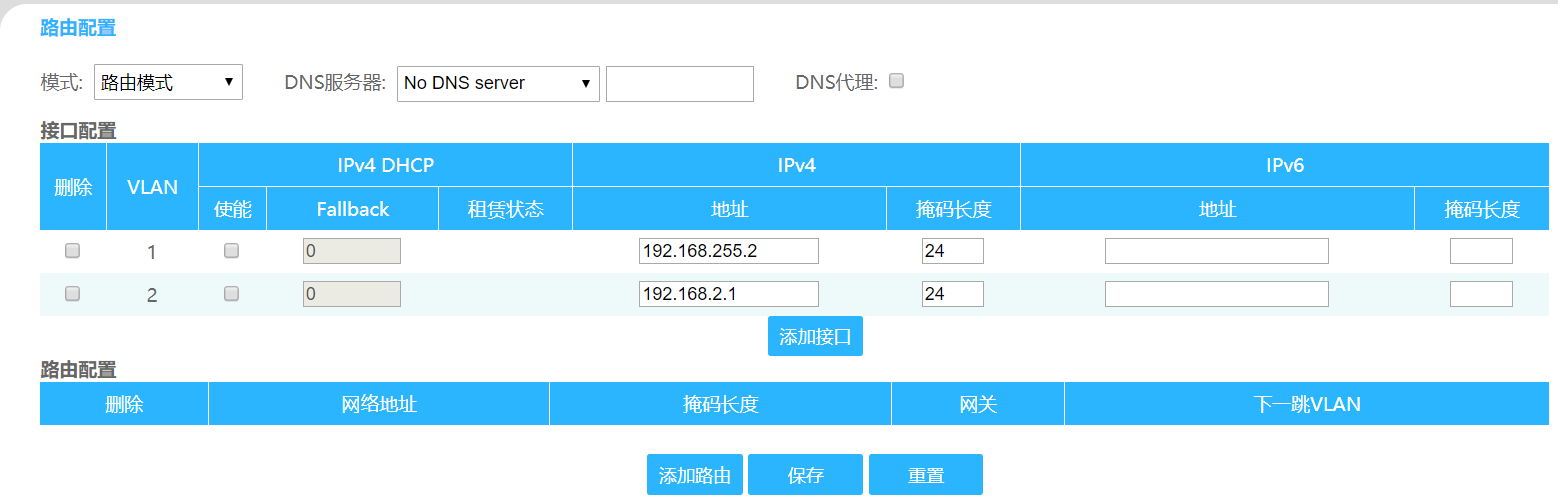

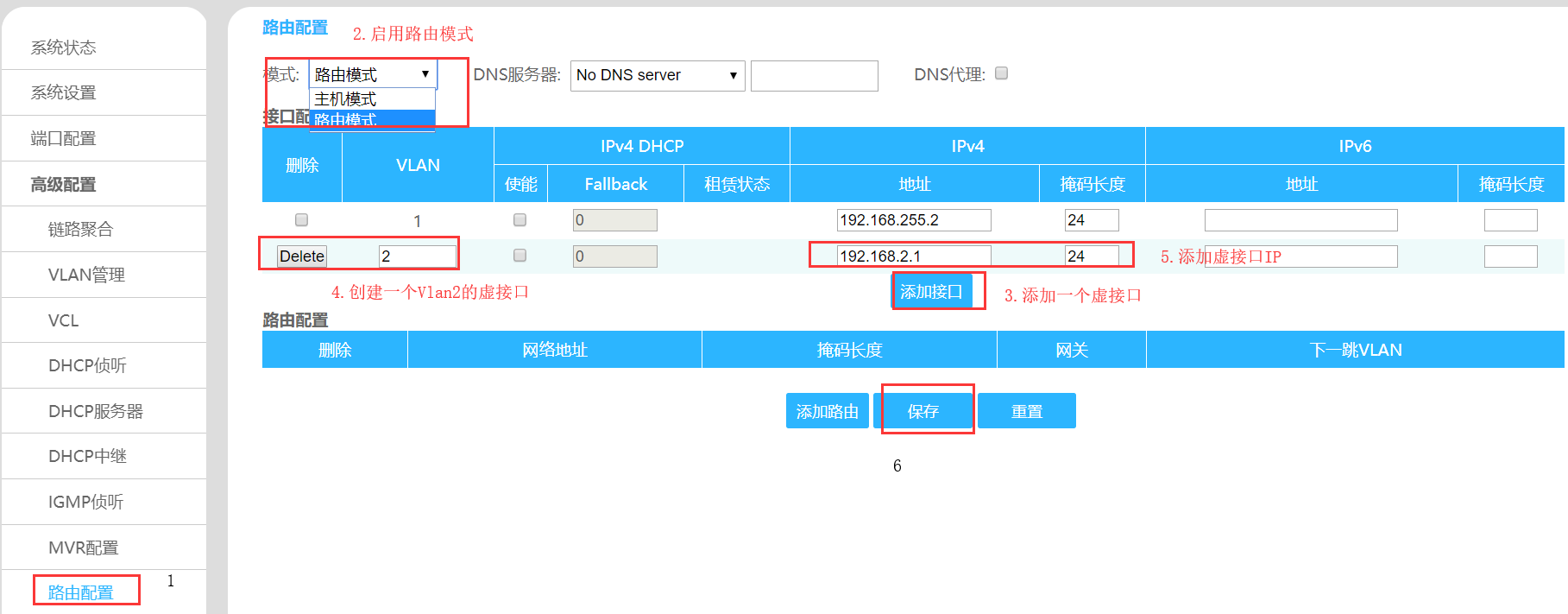

1.找到高級設置>路由配置，啟用三層功能，添加一個Vlan2的虛接口

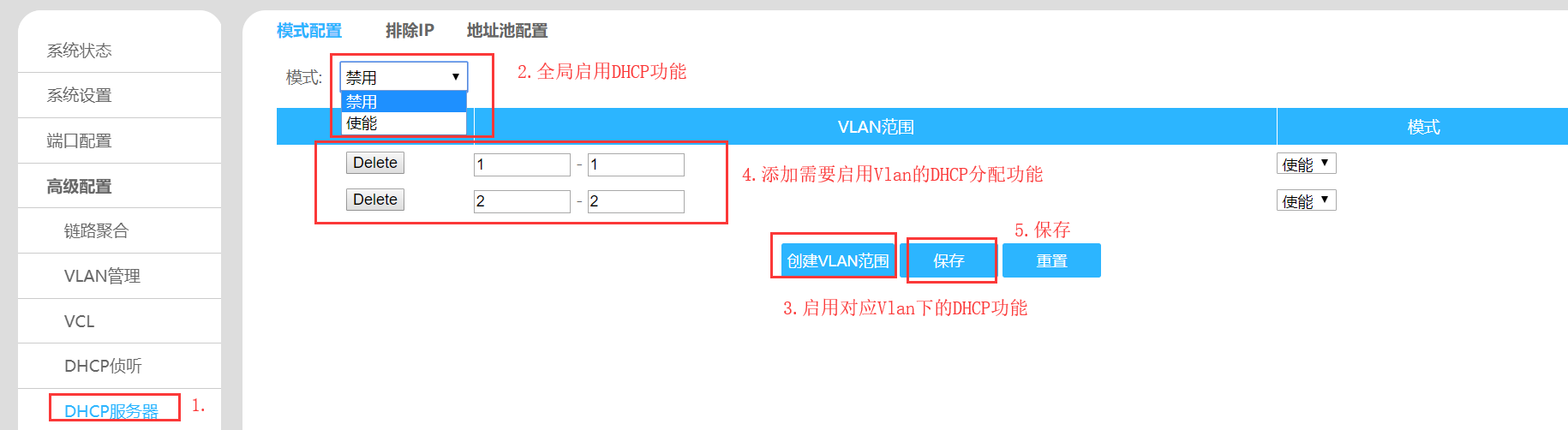

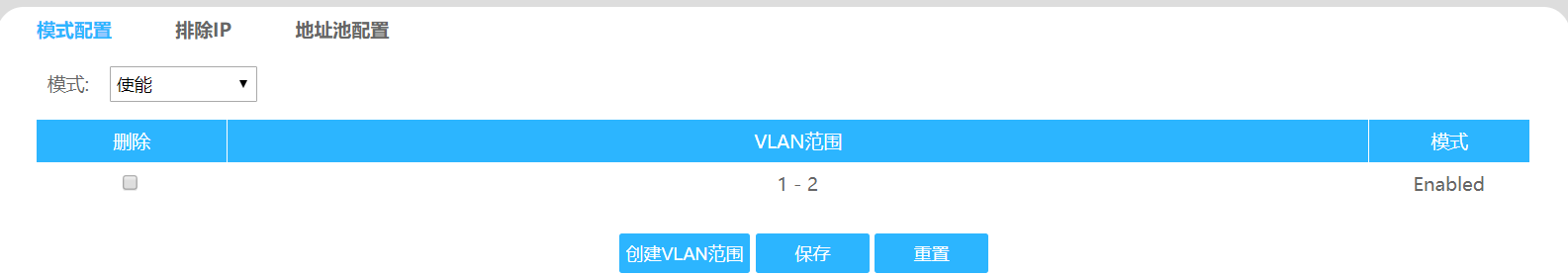

2.找到高級設置>DHCP配置，全局啟用DHCP>開啟Vlan1、2的DHCP分配功能>點擊保存

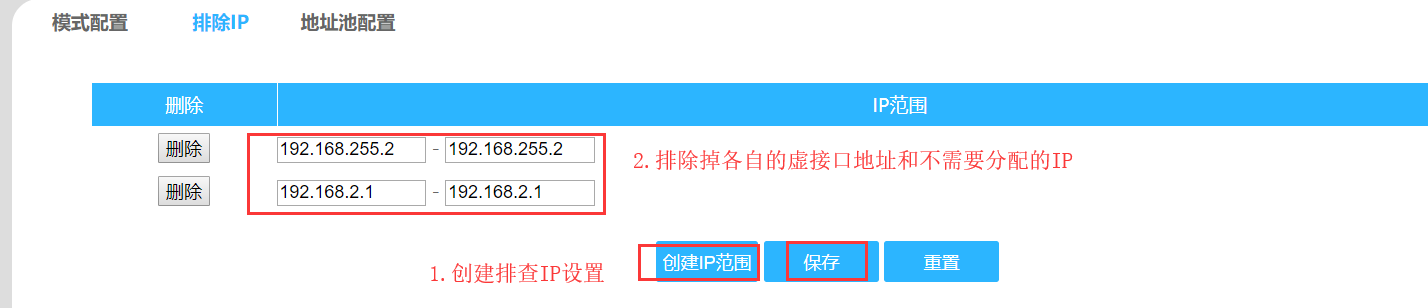

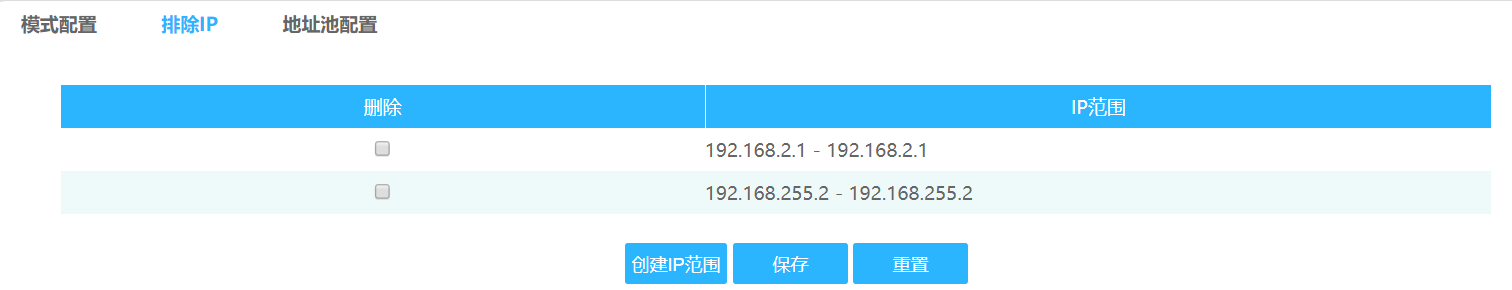

3.排除掉各自虛接口的地址和不需要分配的IP，并點擊保存

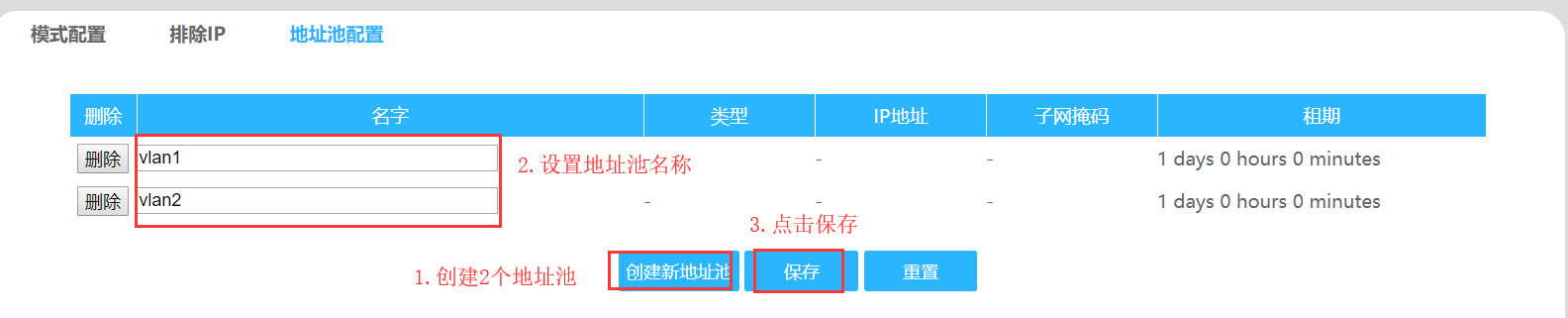

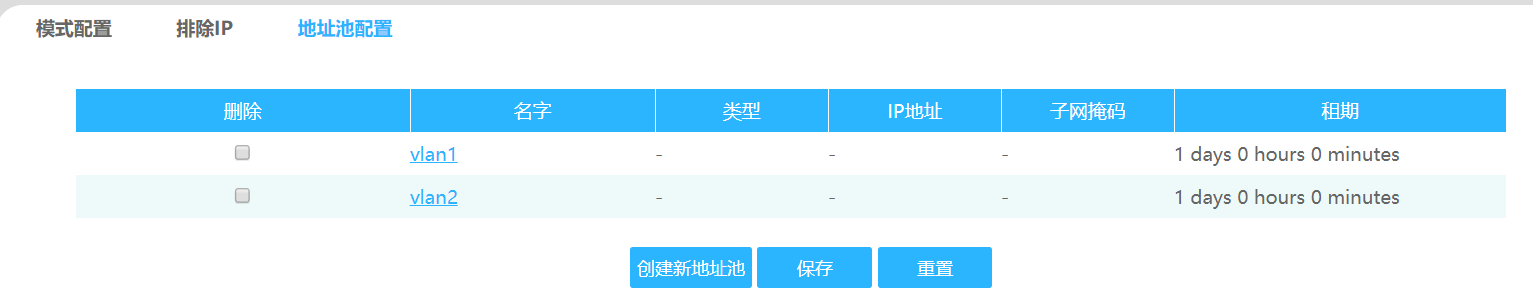

4.創建地址池，修改地址池名稱并點擊保存

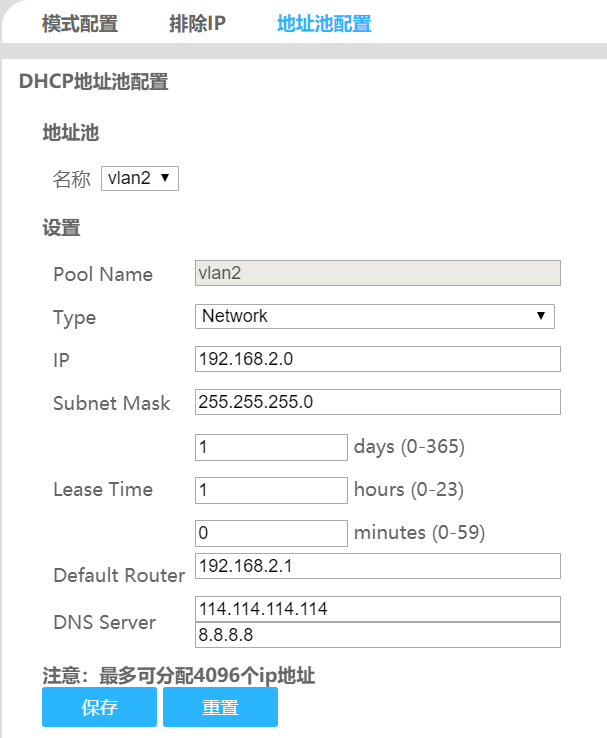

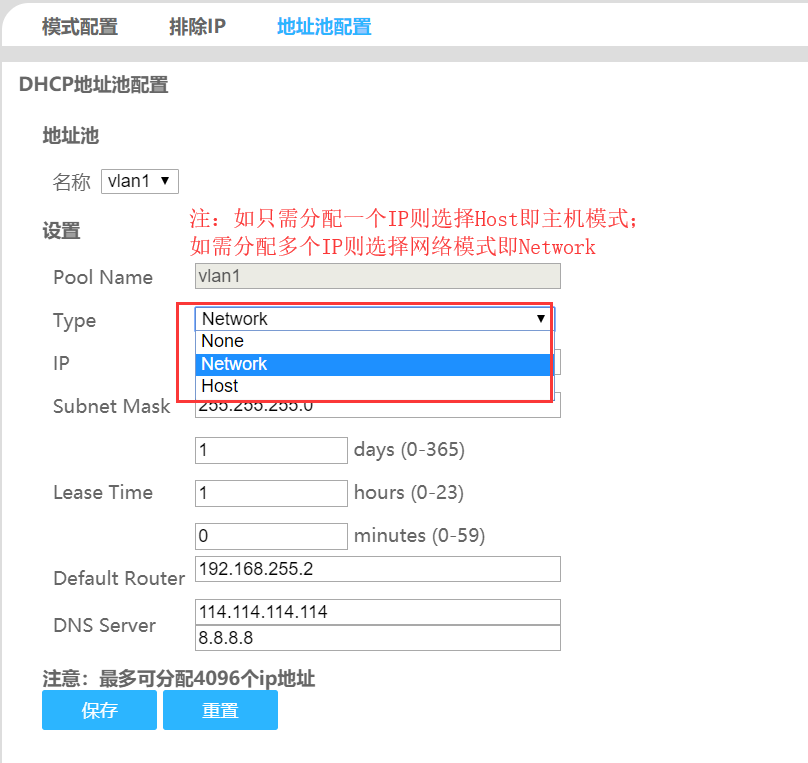

5.配置地址池(點擊淡藍色字體便可進入修改)

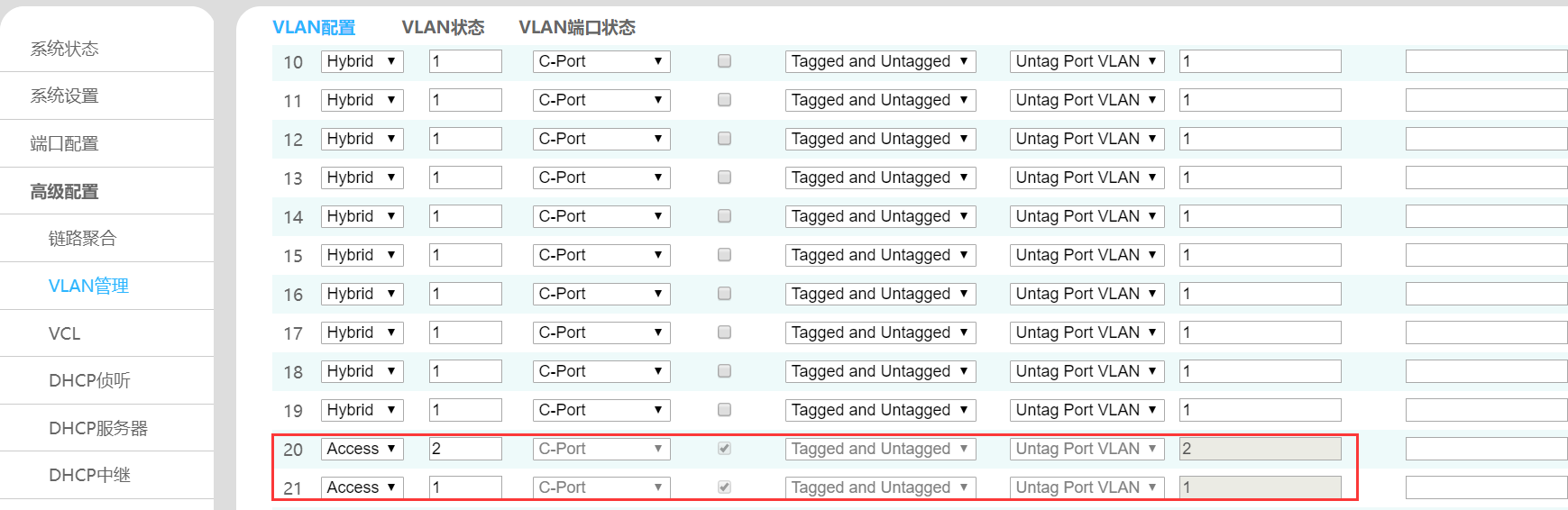

6.端口Vlan劃分，找到高級設置>Vlan配置，將20口設為Access Vlan2

7.將PC1接到21口能獲取到192.168.255.0/24段地址，將PC2接到20口能獲取到192.168.2.0/24段地址
