關于面板ap的端口vlan配置

來源 : 無線FAQ - 無線基本功能配置指南瀏覽次數 : 12796 次

答：支持端口vlan功能的AP型號(AC均支持此功能)：

衡山：WA1302、WA1303/1303-V2、WA1153

華山：THA1501-M、THA3002-M

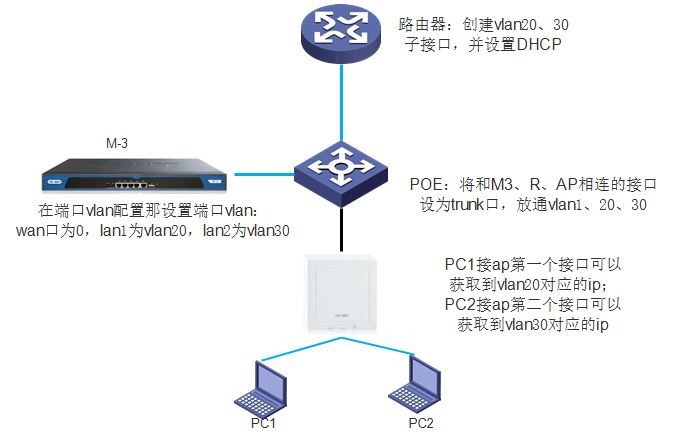

組網如下：




主要步驟：

1.路由器上：

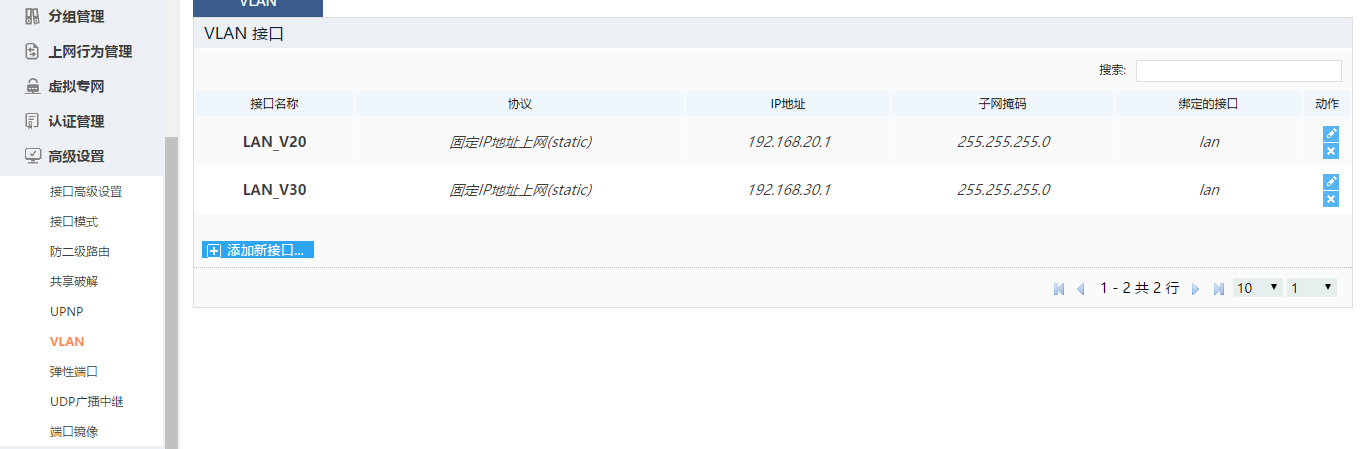

a.創建vlan20、30虛接口

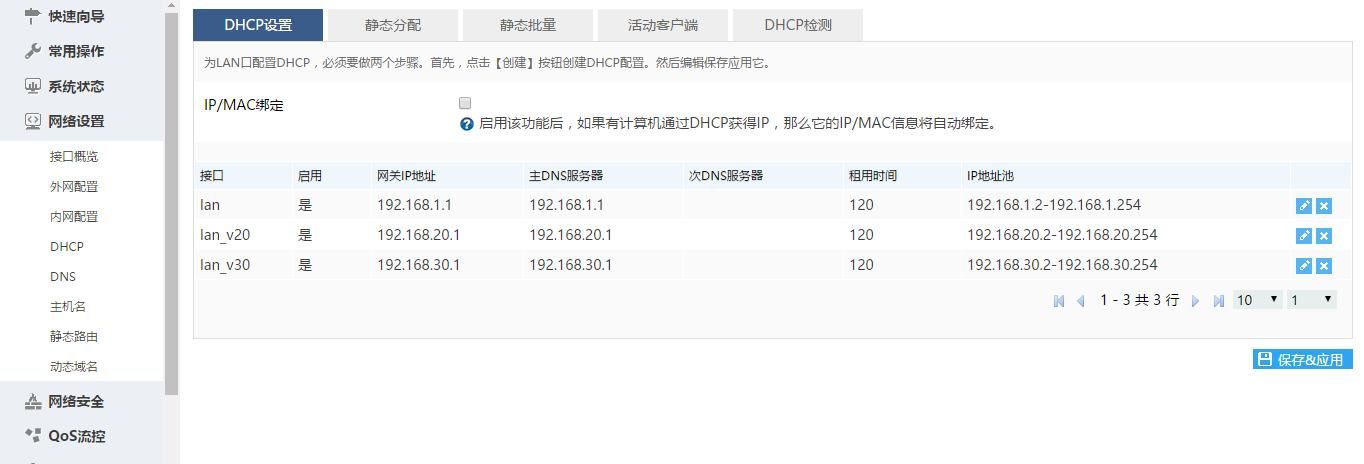

b.開啟對應vlan的DHCP

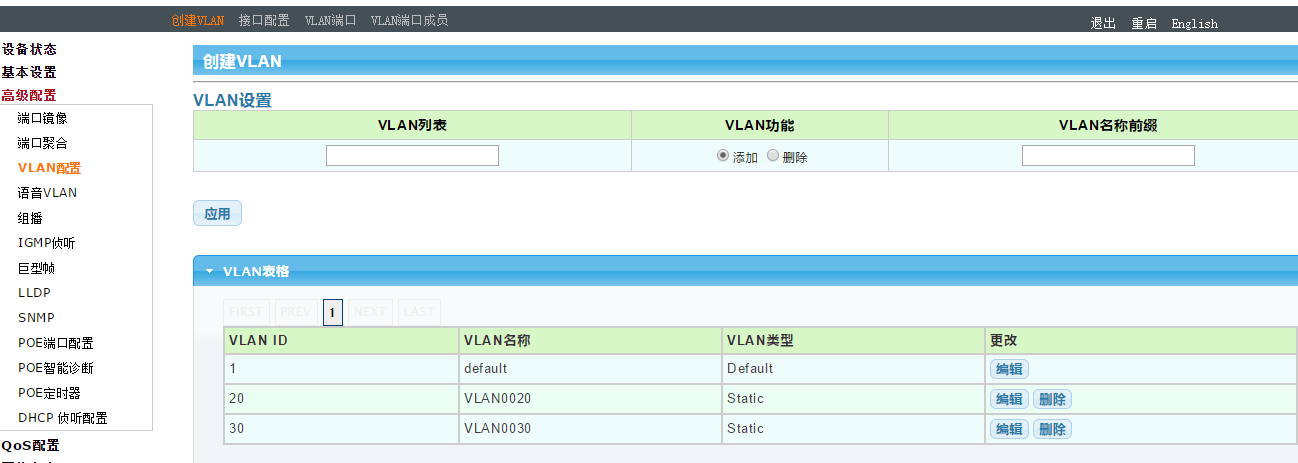

2.POE上：

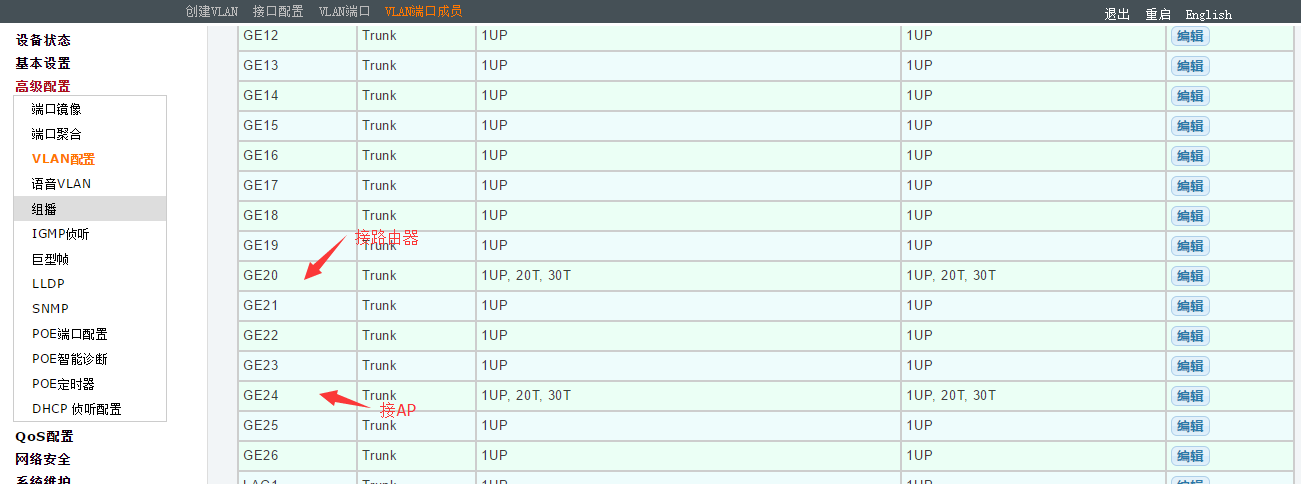

a.接路由器的接口設置為trunk口放通vlan1，20，30

b.接M-3的接口為trunk 口放通vlan1，20，30

c.接AP的接口為trunk 口放通vlan1，20，30；


3.M-3：

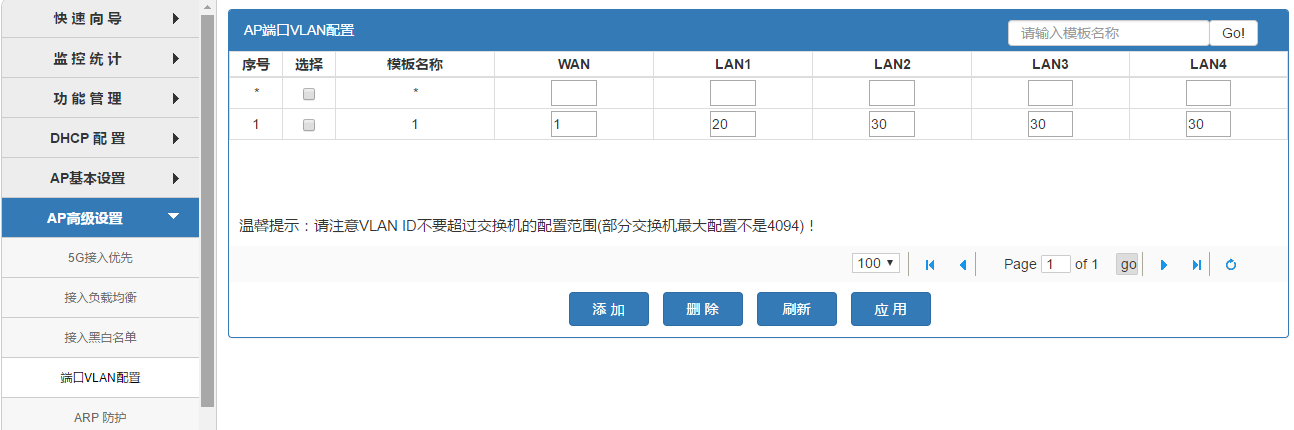

a.在端口vlan那創建vlan模版(名稱為1)，WAN口的vlan對應為無線的上聯口(wan數值寫為0即wan口為trunk口)；

b.LAN1口對應面板的最左邊第一個接口為vlan20

c.LAN2口對應面板的第二個接口vlan30.

d.在高級模板配置里選擇ap的vlan模板，并將模版1應用到相應的ap

4.測試：
a.接ap的第一個接口，可以獲取到路由器VLAN20的地址；

b.接ap的第二個接口，可以獲取到路由器VLAN30的地址。
